Созданы для игры

В конце мая 2013 г. компания NVIDIA представила первую модель новой серии видеокарт GeForce GTX 7xx. Производитель справедливо посчитал, что задавать тон должен старший адаптер линейки, и потому экспансия началась с топового решения — модели GeForce GTX 780.

Эта серия видеоадаптеров построена на базе графического процессора GK110, используемого в GeForce GTX TITAN, и топовых специализированных вычислителях Tesla. Впрочем, в данном случае не обошлось и без некоторых упрощений. В частности, количество вычислительных блоков было сокращено (по сравнению с GTX TITAN) c 2688 до 2304, а число текстурных блоков уменьшилось с 224 до 192. Зато число блоков растеризации осталось таким же, как и у GTX TITAN, — 48.

Базовая тактовая частота GPU равняется 863 МГц, при этом среднее значение ускорения GPU Boost составляет 900 МГц. Оба значения примерно на 30 МГц выше, чем у GTX TITAN.

Приятной неожиданностью стало решение производителя оснастить адаптер 384-битовой шиной памяти. Работающая на частоте 6008 МГц, память типа GDDR5 способна обеспечить пропускную способность на уровне 288,4 Гбит/c.

Для GeForce GTX 770 применяется полноценная версия хорошо знакомого кристалла GK104, используемого в подобной редакции для GeForce GTX 680. Впрочем, стоит признать, что ядро, получившее наименование GK104-425-A2, несколько модернизировано — оно поддерживает усовершенствованный механизм динамического ускорения GPU Boost 2.0. А вот количество функциональных блоков не изменилось — GPU включает 1536 вычислительных процессоров, 128 текстурных модулей и 32 блока растеризации.

Давайте посмотрим, какие продукты предлагают пользователям ведущие производители. Мы решили протестировать шесть видеокарт NVIDIA 780-й и 770-й серий и оценить, насколько различается их производительность.

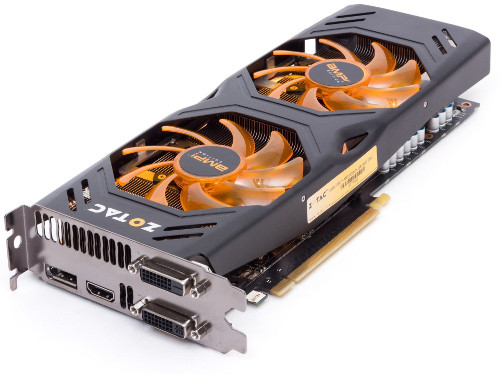

ZOTAC GeForce GTX 770 AMP! Edition

Эта видеокарта поставляется в черно-зеленой упаковке, выделяющейся не только обильным количеством информации о преимуществах данной модели, но и высоким качеством полиграфии. Из основных сведений, приведенных на лицевой стороне коробки, стоит отметить объем и тип используемой видеопамяти, поддержку DirectX 11, NVIDIA SLI и ряда других технологий.

Однако наибольший интерес вызывает сообщение о том, что в комплект поставки включены три игры из серии Splinter Cell: Splinter Cell Double Agent, Splinter Cell Conviction и код для бесплатной загрузки игры Splinter Cell Blacklist. Также нужно отметить наличие расширенной пятилетней гарантии и упоминание о том, что новинка принадлежит к линейке AMP! Edition, включающей разогнанные в заводских условиях видеокарты.

Комплектация неплохая — к самому видеодаптеру прилагаются инструкция по быстрой установке, диск с ПО, переходник питания, переходник с DVI на D-SUB и переходник с HDMI на DVI.

Фирменная система охлаждения Dual Silencer состоит из достаточно крупного радиатора, набранного из 42 алюминиевых никелированных пластин, двух вентиляторов с диаметром лопастей 86 мм и металлического кожуха, накрывающего всю конструкцию. Для повышения эффективности теплообмена используются пять тепловых трубок — две 8-мм и три 6-мм. При отсутствии нагрузки частота и графического ядра, и памяти автоматически понижается, что приводит к уменьшению энергопотребления и тепловыделения. Вентилятор при этом работает практически бесшумно, а температура графического ядра не превышает 36°С. Дополнительное питание модель получает по двум шестиконтактным разъемам.

В основе видеоадаптера лежит графический чип NVIDIA GK104 (Kepler), произведенный по 28-нм техпроцессу. Он состоит из 8 активных SMX-блоков, 1536 ядер CUDA и 32 блоков растеризации. Частота графического ядра оказалась повышена относительно рекомендаций NVIDIA — она составляет 1150 МГц. Благодаря поддержке технологии GPU Boost 2.0, в турборежиме частота графического ядра достигает значения 1202 МГц.

Объем видеопамяти составляет 2 Гбайт. Всего на плате находятся восемь 256-Мбайт чипов производства компании Samsung. Микросхемы имеют маркировку K4G20325FD-FC28, согласно документации их номинальная частота равна 7 ГГц. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, способную пропускать 230,4 Гбит информации за секунду.

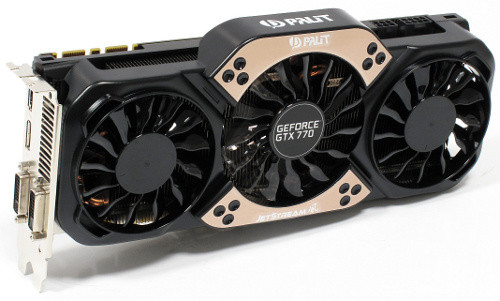

Palit GeForce GTX 770 JetStream

Видеокарта поставляется в достаточно крупной коробке с откидывающейся вверх крышкой, под которой расположено специальное смотровое окно. На верхней крышке традиционно размещена ключевая информация, из которой следует выделить объем и тип используемой видеопамяти, поддержку GPU Boost 2.0, NVIDIA SLI, а также ряда других технологий.

В набор включены сама видеокарта, диск с ПО, переходник питания, адаптер DVI-D-SUB, переходник с HDMI на DVI, наклейка с логотипом серии JetStream и несколько инструкций по эксплуатации.

Эта видеокарта отличается от эталонной GeForce GTX 770 не только альтернативной системой охлаждения, но и наличием существенного заводского разгона графического ядра. В отличие от рекомендованного значения в 1046 МГц, GPU Palit GeForce GTX 770 JetStream работает на частоте в 1150 МГц, что с учетом применения технологии GPU Boost 2.0 дает среднее значение 1202 МГц.

Еще одним основным отличием является усиленный узел питания графического ядра — вместо рекомендованных компанией NVIDIA пяти каналов производитель установил восемь, хотя питание видеопамяти осуществляется с помощью привычных двух.

В основе модели лежит графический процессор NVIDIA GK104 (Kepler), произведенный по 28-нм техпроцессу. Он состоит из 8 активных SMX, 1536 универсальных шейдерных конвейеров (ядер CUDA по терминологии NVIDIA) и 32 блоков растеризации. Видеопамять общим объемом 2 Гбайт состоит из восьми чипов производства компании Samsung емкостью по 256 Мбайт каждый. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, пропускающую 224,4 Гбит информации за секунду.

Система охлаждения состоит из трех вентиляторов разного диаметра и радиатора на основе пяти тепловых трубок. Набор выходов на задней панели стандартен — Dual-Link DVI, Single-Link DVI, HDMI и DisplayPort.

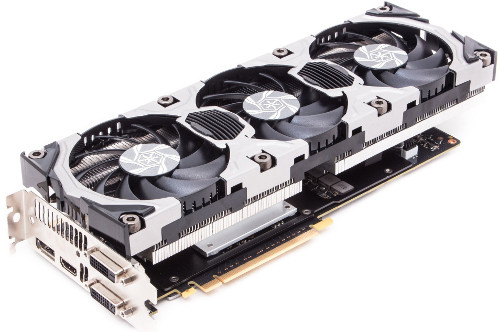

Inno3D iChill GeForce GTX 770 HerculeZ X3 Ultra

Первое, что бросается в глаза потенциальному покупателю, — это упаковка. Не забывают о ней и маркетологи компании Inno3D: плата поставляется в красочной картонной коробке, на которой приведены различные сообщения о достижениях компании.

Конструкция системы охлаждения отличается использованием массивного радиатора и довольно толстых вентиляторов. Интересно, что задняя часть печатной платы прикрыта алюминиевой рамкой — вот только она ничего не охлаждает, поскольку все модули памяти расположены спереди.

Компоновка печатной платы полностью скопирована с референсного образца NVIDIA. Фазы питания GPU управляются ШИМ-контроллером NCP4208. В списке совместимости значится протокол связи между программой и VID-значениями напряжений, что открывает пользователю доступ к изменению напряжений как графического ядра, так и памяти.

«Сердцем» аппаратной начинки платы является графический процессор NVIDIA GK104, произведенный по 28-нм техпроцессу. Он состоит из 6 активных SMX-блоков, 1152 ядер CUDA и 32 блоков растеризации. Заявленные частоты составляют 1150 МГц (Turbo Boost — до 1202 МГц) и 1800 МГц для графического процессора и памяти соответственно. Значение частоты памяти внушает уважение, нечасто видишь столь высокие показатели на заводской карте.

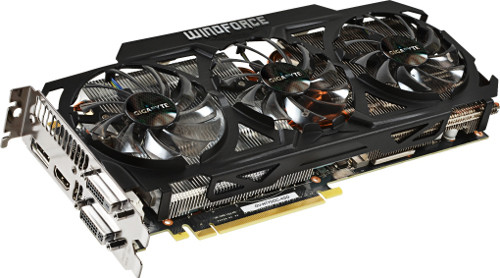

Gigabyte GV-N770OC-4GD

Дизайн упаковки этого графического адаптера выполнен в классическом для компании стиле с преобладанием голубого и черного цвета. На лицевой стороне расположены уведомления о наличии 4-Гбайт видеопамяти стандарта GDDR5, графического ядра GeForce GTX 770 с заводским разгоном и, конечно, фирменной системы охлаждения WindForce 3X. В комплект поставки входят диск с драйверами и фирменным ПО, небольшое руководство по быстрой установке видеокарты, а также переходники с пары Molex-разъемов на один шестиконтактный и с двух Molex на один восьмиконтактный.

Производитель повысил тактовую частоту графического процессора, подняв ее значение до 1189 МГц. Плата несет на борту 4 Гбайт видеопамяти, работающей на рекомендованной частоте. Для доступа к ОЗУ задействована 256-битная шина, вследствие чего пропускная способность магистрали составляет 224,4 Гбит/c.

Фирменная система охлаждения основана на двух радиаторных блоках, состоящих из алюминиевых пластин, сообщающихся между собой посредством пяти тепловых трубок. Еще одна тепловая трубка проходит сквозь тело основного охладителя, повышая его эффективность. Микросхемы памяти прикрыты алюминиевой пластиной, прикрепленной к основанию охладителя. Силовые элементы VRM также охлаждаются, причем не за счет отдельных элементов, а с помощью общей системы теплоотвода.

Дизайн печатной платы отличается от референсного, а элементная база полностью соответствует концепции Ultra Durable VGA. Для стабилизации напряжения питания графического процессора используется восьмиканальная схема.

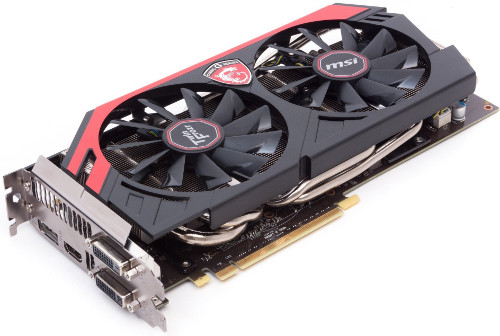

MSI N780 TF 3GD5/OC

Данная модель поставляется в довольно крупной коробке, в оформлении которой преобладают два цвета — черный и красный. На ее лицевой стороне выделены основные технические особенности: наличие заводского разгона, модифицированной системы охлаждения Twin Frozr, а также 3-Гбайт видеопамяти типа GDDR5. Комплект поставки стандартен: сама видеокарта, два переходника питания PCI-E, инструкция, диск с драйверами и программным обеспечением, а также переходник DVI-VGA.

Модифицированная система охлаждения Twin Frozr IV основана на тепловых трубках. Контакт с ядром осуществляется с помощью медного основания, тепло от которого распределяется на основном радиаторе, обдуваемом двумя 90-мм вентиляторами.

Для любителей разгона компания MSI разработала специальную утилиту под названием Gamming App. Это приложение очень просто использовать — небольшое интерфейсное окно содержит три кнопки, нажатием на которые можно выбирать различные режимы работы графического адаптера.

Все представители линейки Gaming поддерживают несколько частотных профилей. Рабочие режимы переключаются буквально в один клик через интерфейс Gaming App. Ранее выбор рабочих профилей у видеокарт MSI требовал переключения между разными BIOS посредством механического переключателя на плате. По умолчанию данная модель MSI функционирует на базовой частоте GPU в 902 МГц (в режиме Boost Clock — 954 МГц). Это режим Game.

Самый производительный режим — OC (Over Clock). Базовая частота повышается до 954 МГц, а в режиме Boost Clock — до 1006 МГц.

И наконец, в режиме Silent базовая частота понижается до рекомендованного уровня в 863 МГц. При этом алгоритм работы вентиляторов изменяется так, чтобы обеспечить наименьший уровень шума. Память во всех случаях функционирует на частоте 6008 МГц.

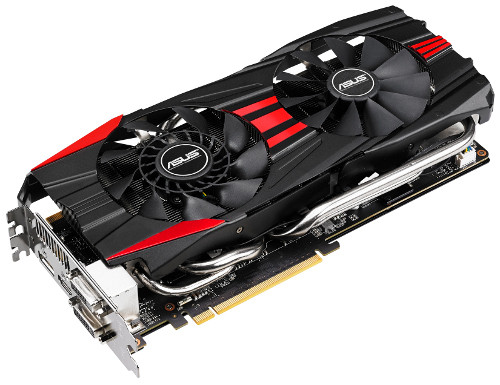

ASUS GTX 780 DirectCU II OC

Упаковка этой видеокарты вполне типична для моделей линейки компании ASUSTeK: замысловатый рисунок со следами когтей инопланетного монстра, краткие технические характеристики, набранные некрупным зеленым шрифтом и, разумеется, крупный логотип компании, украшающий верхнюю часть коробки.

Плата запечатана в антистатический пакет, который вкладывается в картонный зажим. Наряду с видеоадаптером поставляются переходник питания, брошюрка, посвященная выбору БП, и, разумеется, диск с ПО.

Графический чип работает на частоте 889 МГц (вместо штатных 863 МГц). При этом среднее значение авторазгона оказывается на уровне 941 МГц, тогда как у референсных моделей данный параметр составляет 902 МГц. Адаптер оснащен видеопамятью стандарта GDDR5 общим объемом 3 Гбайт.

Напомним, что версия чипа GK110 в случае с GeForce GTX 780 облегчена не так уж и сильно. Графический процессор сохранил 2304 вычислительных блока, а также имеет 192 текстурных блока и 48 модулей растеризации, тогда как для GPU в версии для GeForce GTX TITAN имеет 2688 CUDA-вычислителя, 224 TMU и также 48 ROPs.

Для подключения дополнительного питания на верхней кромке предусмотрены два разъема — шести- и восьмиконтактный. Причем сами коннекторы развернуты защелками наружу, что максимально упрощает подсоединение силовых кабелей. Уже традиционно для видеокарт такого уровня компании ASUS они оснащены индикаторами подачи питания. Светодиоды рядом с разъемами горят зеленым, если кабель подключен, или красным, если этого не сделано.

Итоги

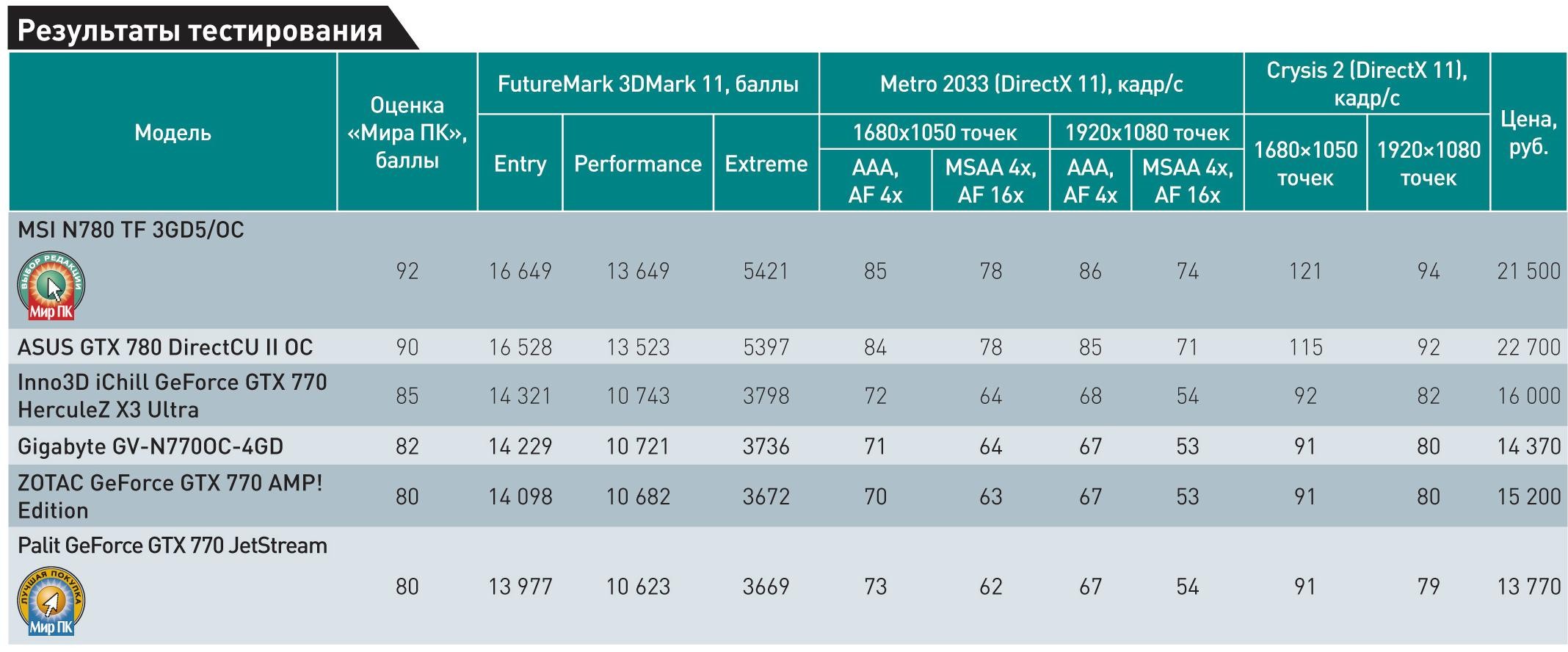

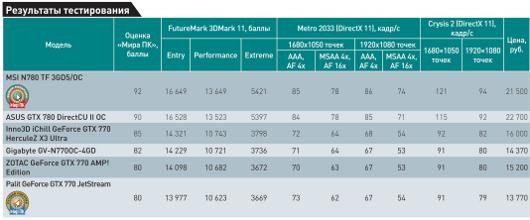

Тестирование завершено, пора подвести итоги. На сей раз значок «Лучшая покупка» по праву заслужила видеокарта Palit GeForce GTX 770 JetStream, поскольку она имеет отличное соотношение цена/производительность. А вот выбором редакции стала модель MSI N780 TF 3GD5/OC — на наш взгляд, она является наиболее оптимальной для тех, кто пытается «выжать» из видеокарты все, на что она способна.
