Создатели миров: Обзор игровых видеокарт

В середине прошлого года компания NVIDIA представила первую модель новой серии видеокарт GeForce GTX 7xx. Производитель справедливо посчитал, что задавать тон должен старший адаптер линейки, потому экспансия началась с топовой платы GeForce GTX 780, которая до сих пор в озглавляет модельный ряд компании.

Видеоадаптеры этой серии построены на базе графического процессора GK110, используемого в GeForce GTX TITAN и топовых специализированных вычислителях Tesla. Впрочем, в данном случае не обошлось без некоторых упрощений. В частности, количество вычислительных блоков было сокращено (по сравнению с имеющимися в GTX TITAN) c 2688 до 2304, а число текстурных блоков уменьшилось с 224 до 192. Зато число блоков растеризации осталось таким же, как и у GTX TITAN, — 48.

Базовая тактовая частота GPU равна 863 МГц, причем среднее значение ускорения GPU Boost составляет 900 МГц. Оба значения примерно на 30 МГц выше, чем у GTX TITAN.

Приятной неожиданностью стало решение производителя оснастить адаптер 384-битовой шиной памяти. Работающая на частоте 6008 МГц, память типа GDDR5 способна обеспечить пропускную способность на уровне 288,4 Гбит/c.

В видеокарте GeForce GTX 770 применяется полноценная версия хорошо знакомого кристалла GK104, используемого в подобной редакции для GeForce GTX 680. Впрочем, стоит признать, что ядро несколько модернизировано. Именуемое теперь GK104-425-A2, оно поддерживает усовершенствованный механизм динамического ускорения GPU Boost 2.0. А вот количество функциональных блоков не изменилось — GPU включает 1536 вычислительных процессоров, 128 текстурных модулей и 32 блока растеризации.

Давайте посмотрим, какие продукты предлагают пользователям ведущие производители. Мы решили протестировать шесть видеокарт производства NVIDIA серий 780 и 770, чтобы оценить, насколько они различаются по производительности.

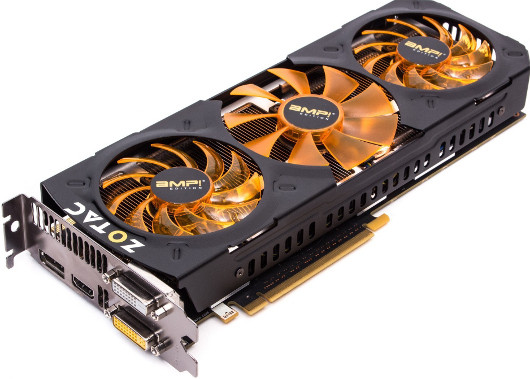

Zotac GeForce GTX 780 AMP! Edition (средняя цена — 20 000 руб.)

Эта видеокарта поставляется в упаковке черно-зеленой цветовой гаммы. Она отличается не только обильным количеством информации о ее преимуществах, но и высоким качеством полиграфии. Из ключевой информации, расположенной на лицевой стороне коробки, стоит выделить объем и тип используемой видеопамяти, поддержку DirectX 11, NVIDIA SLI и других технологий.

Однако наибольший интерес вызывает наличие отметки о том, что в комплект поставки включены игры из серии Splinter Cell: Tom Clancy’s Splinter Cell Double Agent и Tom Clancy’s Splinter Cell Conviction. Также следует отметить наличие расширенной пятилетней гарантии и упоминание о том, что новинка относится к линейке AMP! Edition, включающей разогнанные в заводских условиях видеокарты.

Комплектация неплохая — помимо самого видеодаптера, прилагаются инструкция по быстрой установке, диск с ПО, переходник питания, переходник с DVI на D-SUB и переходник с HDMI на DVI.

Фирменная система охлаждения Triple Silencer состоит из достаточно крупного радиатора, набранного из алюминиевых никелированных пластин, трех вентиляторов с разным диаметром лопастей и металлического кожуха, накрывающего всю конструкцию сверху. Для повышения эффективности теплообмена применены пять тепловых трубок диаметром 6 мм. Когда отсутствует нагрузка, частоты графического ядра и памяти автоматически понижаются, что уменьшает энергопотребление и тепловыделение. При этом вентиляторы работают практически бесшумно, а температура графического ядра не превышает 38 ^o C. Дополнительное питание модель получает по двум шестиконтактным разъемам.

В основе видеоадаптера лежит графический чип NVIDIA GK110, произведенный по 28-нм техпроцессу. Частота графического ядра оказалась повышена относительно рекомендаций NVIDIA — она составляет 1006 МГц. Благодаря поддержке технологии GPU Boost 2.0, в турборежиме частота графического ядра достигает значения 1072 МГц.

Объем видеопамяти составляет 3 Гбайт. Чипы, произведенные компанией Samsung, имеют маркировку K4G20325FD-FC03, что свидетельствует о штатной тактовой частоте 1500 (6000) МГц. За питание GPU отвечает шестифазный регулятор напряжения ON Semiconductor NCP4206.

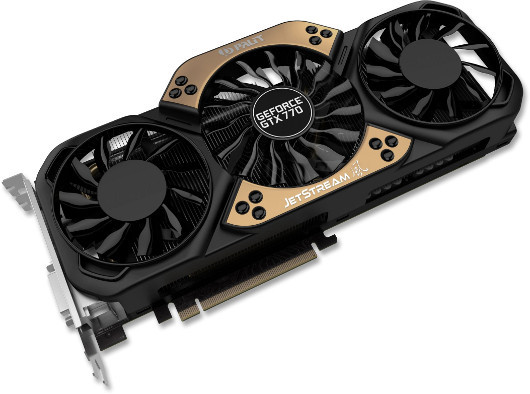

Palit GeForce GTX 770 (средняя цена — 13 500 руб.)

Модель поставляется в крупной коробке с откидывающейся вверх крышкой, под которой расположено специальное смотровое окно. На верхней крышке традиционно размещена ключевая информация, из которой можно выделить объем и тип используемой видеопамяти, поддержку GPU Boost 2.0, NVIDIA SLI, а также ряда других технологий.

Комплект включает в себя саму видеокарту, диск с ПО, переходник питания, адаптер DVI-D-SUB, переходник с HDMI на DVI, наклейку с логотипом серии JetStream и несколько инструкций по эксплуатации.

Видеокарта отличается от эталонной GeForce GTX 770 не только альтернативной системой охлаждения, но и наличием существенного заводского разгона графического ядра. В отличие от рекомендованного значения в 1046 МГц, GPU Palit GeForce GTX 770 работает на частоте в 1150 МГц. Это с учетом работы технологии GPU Boost 2.0 дает среднее значение 1202 МГц. Еще одним ключевым отличием является усиленный узел питания графического ядра — вместо рекомендованных компанией NVIDIA пяти каналов производитель установил восемь, хотя питание видеопамяти осуществляется с помощью привычных двух.

Система охлаждения состоит из трех вентиляторов разного диаметра и радиатора на основе пяти тепловых трубок. Набор выходов на задней панели стандартен — Dual-Link DVI, Single-Link DVI, HDMI и DisplayPort.

В основе модели лежит графический процессор NVIDIA GK104 (Kepler), произведенный по 28-нм техпроцессу. Он состоит из восьми активных SMX, 1536 универсальных шейдерных конвейеров (ядер CUDA по терминологии NVIDIA) и 32 блоков растеризации. Видеопамять общим объемом 2 Гбайт состоит из восьми чипов производства компании Samsung емкостью по 256 Мбайт каждый. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, имеющую пропускную способность 224,4 Гбит/с.

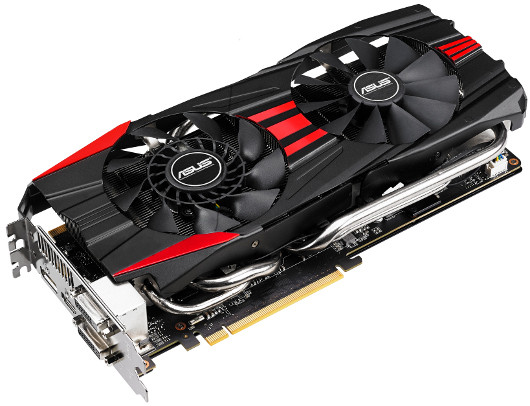

ASUS GTX780 DC2OC 3GD5 (средняя цена — 19 300 руб.)

Упаковку этой видеокарты можно назвать обычной для линейки компании ASUSTeK: замысловатый рисунок, краткие технические характеристики, набранные некрупным зеленым шрифтом, и, разумеется, большой логотип компании, украшающий верхнюю часть коробки.

Сама плата упакована в антистатический пакет, вложенный в картонный зажим. Помимо видеоадаптера, поставляются переходник питания, брошюрка, посвященная выбору БП, и, разумеется, диск с ПО.

Версия чипа GK110 в случае с GeForce GTX 780 облегчена, хотя графический процессор сохранил 2304 вычислительных блока. Кроме того, у него есть 192 текстурных блока и 48 модулей растеризации, тогда как для GPU в версии для GeForce GTX TITAN он имеет 2688 CUDA-вычислителя, 224 TMU, а также 48 ROPs. Графический чип работает на частоте 889 МГц (вместо штатных 863 МГц). Причем среднее значение авторазгона оказывается на уровне 941 МГц, тогда как у референсных моделей данный параметр составляет 902 МГц. В адаптер установлена видеопамять стандарта GDDR5 общим объемом 3 Гбайт.

Для подключения дополнительного питания на верхней кромке размещены два разъема — 6- и 8-контактный. При этом сами коннекторы развернуты защелками наружу, что максимально упрощает подсоединение силовых кабелей. Уже традиционно для видеокарт такого уровня производства ASUS они оснащены индикаторами подачи питания. Светодиоды, находящиеся рядом с разъемами, горят зеленым, если кабель подключен, или красным, если это не было сделано.

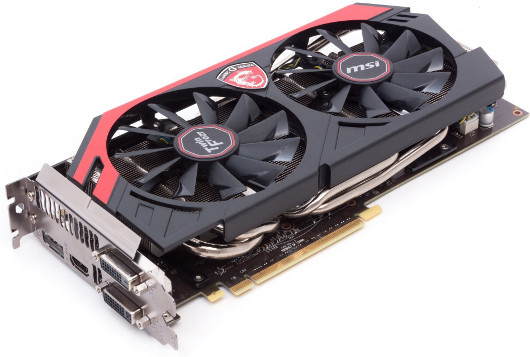

MSI GTX 780 GAMING LE (средняя цена — 21 000 руб.)

Плата поставляется в довольно крупной коробке с преобладанием черного и красного цветов, на лицевой стороне которой выделены основные технические особенности: наличие заводского разгона, модифицированной системы охлаждения Twin Frozr, а также 3-Гбайт видеопамяти типа GDDR5. Комплект поставки стандартен: сама видеокарта, два переходника питания PCI-E, инструкция, диск с драйверами и программным обеспечением, а также переходник DVI-VGA.

Модифицированная система охлаждения Twin Frozr IV основана на тепловых трубках. Контакт с ядром осуществляется с помощью медного основания, тепло от которого распределяется на основном радиаторе, обдуваемом двумя 90-мм вентиляторами.

Специально для любителей разгона компания MSI разработала специальную утилиту под названием Gamming App. Это приложение очень просто в использовании — небольшое интерфейсное окно содержит три кнопки, позволяющие выбрать различные режимы работы графического адаптера.

Все представители линейки Gaming поддерживают несколько частотных профилей. Рабочие режимы переключаются буквально одним кликом через интерфейс Gaming App. Кстати, ранее выбор рабочих профилей у видеокарт MSI требовал переключения между разными BIOS с помощью механического переключателя на плате. По умолчанию данная модель MSI функционирует на базовой частоте GPU, равной 889 МГц, тогда как в режиме Game частота повышается до 928 МГц. В режиме Silent базовая частота понижается до рекомендованного уровня в 863 МГц. При этом алгоритм работы вентиляторов изменяется таким образом, чтобы обеспечивался наименьший уровень шума. Память во всех случаях функционирует на частоте 6008 МГц.

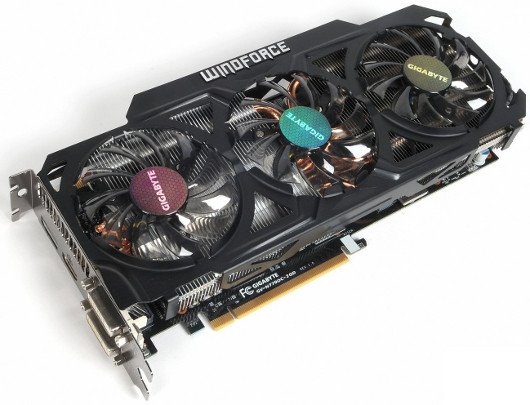

Gigabyte GV-N770OC-2GD (средняя цена — 13 000 руб.)

Упаковка этого графического адаптера выполнена в классическом для компании стиле с преобладанием в оформлении голубого и черного цветов. На лицевой стороне расположены уведомления о наличии 2-Гбайт видеопамяти стандарта GDDR5, графического ядра GeForce GTX 770, его заводского разгона и, конечно, о присутствии фирменной системы охлаждения WindForce 3X. В комплект поставки входят диск драйверами и фирменным ПО, небольшое руководство по быстрой установке видеокарты, а также переходники с пары Molex-разъемов на один шестиконтактный и с двух Molex на один восьмиконтактный.

Производитель увеличил тактовую частоту графического процессора, подняв ее значение до 1139 МГц. Плата несет на борту 2 Гбайт видеопамяти, работающей на рекомендованной частоте. Для доступа к ОЗУ задействована 256-бит шина, потому пропускная способность магистрали составляет 224,4 Гбит/c.

Дизайн печатной платы отличается от референсного, а элементная база полностью соответствует концепции Ultra Durable VGA. Для стабилизации напряжение питания графического процессора используется восьмиканальная схема.

Основу фирменной системы охлаждения составляют два радиаторных блока из алюминиевых пластин, которые сообщаются между собой с помощью пяти тепловых трубок. Еще одна тепловая трубка проходит сквозь тело основного охладителя, повышая его эффективность. Микросхемы памяти прикрыты алюминиевой пластиной, закрепленной к основанию охладителя. Силовые элементы VRM также охлаждаются, причем не отдельными элементами, а общей системой теплоотвода.

Inno3D iChill GeForce GTX 770 (средняя цена — 15 000 руб.)

Плата поставляется в красочной картонной коробке, украшенной всевозможными сообщениями о достижениях компании. Конструкция системы охлаждения отличается использованием массивного радиатора и двух довольно толстых вентиляторов. Интересно, что задняя часть печатной платы прикрыта алюминиевой рамкой — вот только она ничего не охлаждает, поскольку все модули памяти расположены спереди.

Компоновка печатной платы полностью скопирована с референсного образца NVIDIA. Фазы питания GPU управляются ШИМ-контроллером NCP4208. В списке совместимости значится протокол связи между программой и VID-значениями напряжений, что открывает пользователю доступ к изменению напряжений как видеоядра, так и памяти.

«Сердцем» аппаратной начинки платы является графический процессор NVIDIA GK104, произведенный по 28-нм техпроцессу, который состоит из 6 активных SMX-блоков, 1152 ядер CUDA и 32 блоков растеризации. Заявленные частоты составляют 1150 МГц (Turbo Boost до 1202 МГц) и 1800 МГц для графического процессора и памяти соответственно. Результат частоты памяти внушает уважение, нечасто видишь столь высокие показатели на заводской карте.

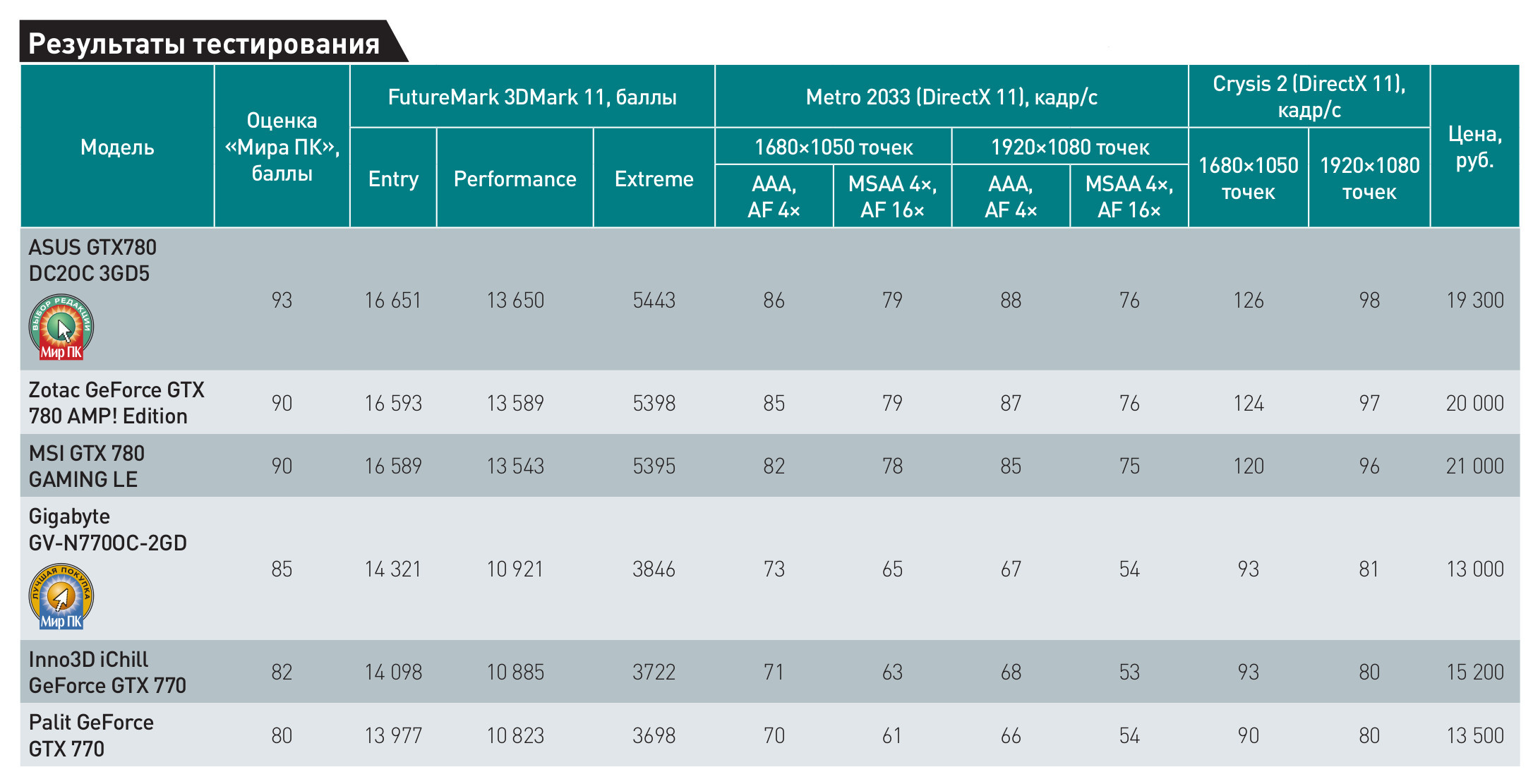

Итоги

Итак, подведем итоги. На сей раз значок «Лучшая покупка» по праву заслужила видеокарта Gigabyte GV-N770OC-2GD, поскольку она имеет отличное соотношение цена/производительность. А вот выбором редакции стала модель ASUS GTX780 DC2OC 3GD5 — на наш взгляд, она является наиболее оптимальной для тех, кто пытается «выжать» из видеокарты все, на что она способна.
