Современные сети стали надежнее, но им еще предстоит пройти немалый путь до самовосстанавливающихся систем, появление которых предсказывают производители.

Несмотря на множество приемов и инструментов обнаружения и устранения неполадок в корпоративных сетях, почва под ногами сетевых администраторов все еще остается достаточно зыбкой. Корпоративные сети все чаще включают волоконно-оптические и беспроводные компоненты, наличие которых делает бессмысленным применение традиционных технологий и инструментов, предназначенных для обычных медных кабелей. Вдобавок к нему при скоростях свыше 100 Мбит/с традиционные подходы к диагностике зачастую перестают работать, даже если средой передачи является обычный медный кабель. Однако, возможно, наиболее серьезным изменением в корпоративных сетевых технологиях, с которым пришлось столкнуться администраторам, стал постепенный, но неизбежный переход от сетей Ether-net с разделяемой средой передачи к коммутируемым сетям, в которых в качестве коммутируемых сегментов часто выступают отдельные серверы или рабочие станции.

Правда, по мере осуществления технологических преобразований некоторые старые проблемы решились сами собой. Коаксиальный кабель, в котором выявить электротехнические неисправности всегда было труднее, чем в случае витой пары, становится редкостью в корпоративных средах. Сети Token Ring, главной проблемой которых была их несхожесть с Ethernet (а вовсе не слабость в техническом отношении), постепенно заменяются коммутируемыми сетями Ethernet. Некоторые из порождающих многочисленные сообщения об ошибках протоколов сетевого уровня, таких, как SNA, DECnet и AppleTalk, замещаются протоколом IP. Сам же стек протоколов IP стал более стабильным и простым для поддержки, что доказывают миллионы клиентов и миллиарды страниц Web в Internet. Даже закоренелым противникам Microsoft приходится признать, что подключение нового клиента Windows к Internet существенно проще и надежнее установки применявшихся ранее стеков TCP/IP сторонних поставщиков и отдельного программного обеспечения коммутируемого доступа, а модемы стали вполне надежными устройствами.

Как бы многочисленные современные технологии ни затрудняли выявление неполадок и управление производительностью сетей, ситуация могла бы оказаться еще тяжелее, если бы технология АТМ получила широкое распространение на уровне ПК. Свою положительную роль сыграло и то, что в конце 90-х, не успев получить признание, были отвергнуты и некоторые другие высокоскоростные технологии обмена данными, включая Token Ring с пропускной способностью 100 Мбит/с, 100VG-AnyLAN и усовершенствованные сети ARCnet. Наконец, в США был отклонен очень сложный стек протоколов OSI (который, правда, узаконен рядом правительств европейских стран).

БОРЬБА С КОММУТАТОРАМИ

Иерархическая топология корпоративных сетей с магистральными каналами Gigabit Ethernet и выделенными портами коммутаторов на 10 или даже 100 Мбит/с для отдельных клиентских систем (см. Рисунки 1 и 2), позволила увеличить максимальную пропускную способность, потенциально доступную пользователям, как минимум в 10—20 раз. Конечно, в большинстве корпоративных сетей существуют узкие места на уровне серверов или маршрутизаторов доступа, поскольку приходящаяся на отдельного пользователя пропускная способность существенно меньше 10 Мбит/с. В связи с этим замена порта концентратора с пропускной способностью 10 Мбит/с на выделенный порт коммутатора на 100 Мбит/с для конечного узла отнюдь не всегда приводит к значительному увеличению скорости. Однако если учесть, что стоимость коммутаторов понизилась до немыслимых ранее величин, а на большинстве предприятий проложен кабель Категории 5, поддерживающий технологию Ethernet на 100 Мбит/с, и установлены сетевые карты, способные работать на скорости 100 Мбит/с сразу после перезагрузки системы, то становится ясно, почему так нелегко сопротивляться искушению модернизации.

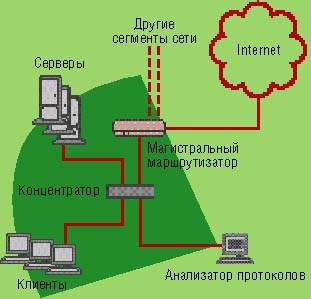

Рисунок 1. В традиционной локальной сети с разделяемой средой передачи анализатор протоколов или монитор может исследовать весь трафик данного сегмента сети.

Хотя преимущество коммутируемой сети в производительности иногда почти не заметно, распространение коммутируемых архитектур имело катастрофические последствия для традиционных средств диагностики. В сильно сегментированной сети анализаторы протоколов способны видеть только одноадресный трафик на отдельном порту коммутатора, в отличие от сети прежней топологии, где они могли тщательно исследовать любой пакет в домене коллизий. В таких условиях традиционные инструменты мониторинга не могут собрать статистику по всем «диалогам», потому что каждая «переговаривающаяся» пара оконечных точек пользуется, в сущности, своей собственной сетью.

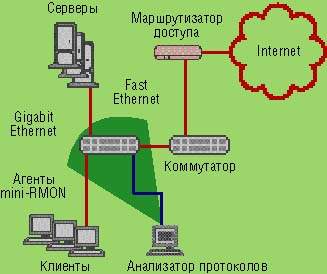

Рисунок 2. В коммутируемой сети анализатор протоколов в одной точке может «видеть» только единственный сегмент, если коммутатор не способен зеркально отображать несколько портов одновременно.

Для сохранения контроля над сильно сегментированными сетями производители коммутаторов предлагают разнообразные средства для восстановления полной «видимости» сети, однако на этом пути остается немало трудностей. В поставляемых сейчас коммутаторах обычно поддерживается «зеркальное отображение» портов, когда трафик одного из них дублируется на ранее незадействованный порт, к которому подключается монитор или анализатор. Специалист по диагностике сетей может получить доступ к трафику и другим способом. Для этого подведенный к порту коммутатора кабель следует отключить, и в образовавшийся «разрыв» поместить концентратор с такой же пропускной способностью, как и у анализируемого порта. После этого к концентратору, подсоединенному одним портом к порту коммутатора, а другим — к прежнему соединению, можно подключать анализатор трафика.

Отметим некоторые проблемы зеркального отображения портов. Во-первых, в каждый момент времени виден только один порт, поэтому выявить неполадки, затрагивающие сразу несколько портов, очень непросто. Во-вторых, зеркальное отражение может привести к снижению производительности коммутатора. В-третьих, на зеркальном порту обычно не воспроизводятся сбои физического уровня, а иногда даже теряются обозначения виртуальных локальных сетей. Наконец, во многих случаях не могут в полной мере зеркально отображаться полнодуплексные каналы Ethernet.

Одним из вариантов технологии зеркального отображения портов является копирование только «диалогов» между определенными входным и выходным портами коммутатора.

Другой вариант предполагает отображение нескольких портов на единый порт мониторинга. При благоприятных обстоятельствах данный метод упрощает исследование трафика, но чаще всего при его применении возникают значительные трудности. Во-первых, только порт с более высокой пропускной способностью может принимать данные от нескольких портов с более низкой скоростью без искажения трафика. В большинстве конфигураций высокоскоростные порты коммутатора уже заняты, поэтому если один из них отвести для мониторинга, то это нанесет ущерб функциональности сети. И даже если найдется свободный гигабитный порт на коммутаторе Fast Ethernet или свободный порт Fast Ethernet на коммутаторе 10BaseT, то на порт мониторинга без потенциального превышения его пропускной способности могут отображаться только 10 портов.

Частичным решением при анализе агрегированных параметров трафика является использование возможностей мониторинга агентов mini-RMON, тем более что они встроены в каждый порт большинства коммутаторов Ethernet (см. врезку «Наиболее полезные инструменты диагностики»). Хотя агенты mini-RMON не поддерживают группу объектов Capture из спецификации RMON II, обеспечивающих полнофункциональный анализ протоколов, они тем не менее позволяют оценить уровень использования ресурсов, количество ошибок и объем многоадресной рассылки.

Некоторые недостатки технологии зеркального отображения портов могут быть преодолены установкой «пассивных ответвителей», производимых, например, компанией Shomiti. Эти устройства представляют собой заранее устанавливаемые Y-коннекторы и позволяют отслеживать с помощью анализаторов протокола или другого устройства не регенерированный, а реальный сигнал. Кроме того, подключение анализатора не требует разрыва соединения. Компания Shomiti поставляет однопортовые и 12-портовые устройства Century Taps для портов 10BaseT и 100BaseTX, обеспечивающие доступ к полнодуплексным каналам с получением данных об электрических проблемах низкого уровня. Shomiti выпускает также однопортовый пассивный разветвитель Fiber Tap для оптических портов Gigabit Ethernet и Ethernet на 10 и 100 Мбит/с. Компания Sniffer Technologies предлагает устройства Fast Ethernet Full Duplex Pod, с помощью которых анализаторы протоколов этой компании могут перехватывать полнодуплексный трафик в реальном режиме времени. Они подключаются либо в качестве оконечных устройств к порту монитора, либо передают сигналы от одного порта к другому.

ОСОБЕННОСТИ ОПТИКИ

Администраторы корпоративных сетей обычно используют специализированное оборудование диагностики оптических сетей только для решения проблем с оптическими кабелями. Обычное стандартное программное обеспечение управления устройствами на базе SNMP или интерфейса командной строки способно выявить проблемы на коммутаторах и маршрутизаторах с оптическими интерфейсами. И только немногие сетевые администраторы сталкиваются с необходимостью проводить диагностику устройств SONET.

Что касается волоконно-оптических кабелей, то причин для возникновения возможных неисправностей в них существенно меньше, чем в случае медного кабеля. Оптические сигналы не вызывают перекрестных помех, появляющихся от того, что сигнал одного проводника индуцирует сигнал на другом — этот фактор наиболее усложняет диагностическое оборудование для медного кабеля. Оптические кабели невосприимчивы к электромагнитным шумам и индуцированным сигналам, поэтому их не требуется располагать подальше от электромоторов лифтов и ламп дневного света, т. е. из сценария диагностики все эти переменные можно исключить.

Сила сигнала, или оптическая мощность, в данной точке на самом деле является единственной переменной, которую требуется измерить при поиске неисправностей в оптических сетях. Если вы можете определить потери сигнала на всем протяжении оптического канала, то сможете идентифицировать практически любую проблему. Недорогие дополнительные модули для тестеров медного кабеля позволяют проводить оптические измерения.

Предприятиям, развернувшим круп-ную оптическую инфраструктуру и самостоятельно ее обслуживающим, может понадобиться приобрести оптический временный рефлектометр (Optical Time Domain Reflecto-meter, OTDR), выполняющего те же функции для оптического волокна, что и рефлектометр для медного кабеля (Time Domain Reflectometer, TDR). Прибор действует подобно радару: он посылает импульсные сигналы по кабелю и анализирует их отражения, на основании которых он выявляет повреждения в проводнике или какую-либо другую аномалию, и затем сообщает пользователю, в каком месте кабеля следует искать источник проблемы.

Хотя различные поставщики кабельных соединителей и разъемов упростили процессы терминирования и разветвления оптического волокна, для этого по-прежнему требуется некоторый уровень специальных навыков, и при разумной политике предприятие с развитой оптической инфраструктурой вынуждено будет обучать своих сотрудников. Как бы хорошо ни была проложена кабельная сеть, всегда существует возможность физического повреждения кабеля в результате какого-либо неожиданного происшествия.

ПРОБЛЕМЫ БЕСПРОВОДНЫХ СЕТЕЙ

Диагностика беспроводных локальных сетей стандарта 802.11b столь же проста, как и в случае сетей Ethernet на базе концентраторов, так как беспроводная среда передачи информации разделяется между всеми обладателями клиентских радиоустройств. Компания Sniffer Technologies первой предложила решение для анализа протоколов таких сетей с пропускной способностью до 11 Мбит/с, и впоследствии большинство лидирующих поставщиков анализаторов представили аналогичные системы.

В отличие от концентратора Ethe-rnet с проводными соединениями, качество беспроводных клиентских соединений далеко от стабильного. Микроволновые радиосигналы, используемые во всех вариантах локальной передачи, слабы и порой непредсказуемы. Даже небольшие изменения положения антенны могут серьезно сказаться на качестве соединений. Точки доступа беспроводной локальной сети снабжаются консолью управления устройствами, и это часто более действенный метод диагностики, чем посещение клиентов беспроводной сети и наблюдение за пропускной способностью и условиями возникновения ошибок с помощью портативного анализатора. Бережливым покупателям следует внимательно присмотреться к возможностям мониторинга соединений в точках доступа.

Хотя проблемы синхронизации данных и установки устройств, возникающие у пользователей персональных цифровых секретарей (PDA), более естественно соответствуют задачам группы технической поддержки, а не обязанностям сетевого администратора, нетрудно предвидеть, что в недалеком будущем многие такие устройства превратятся из отдельных вспомогательных средств, дополняющих ПК, в полноправных сетевых клиентов.

Как правило, операторы корпоративных беспроводных сетей будут (или должны) препятствовать развертыванию чрезмерно открытых систем, в которых любой пользователь, находящийся в зоне действия сети и обладающий совместимой интерфейсной картой, получает доступ к каждому информационному кадру системы. Протокол безопасности беспроводных сетей WEP (Wired Equivalent Privacy) обеспечивает аутентификацию пользователей, гарантию целостности и шифрование данных, однако, как это обычно случается, совершенная система безопасности осложняет анализ причин сетевых неполадок. В защищенных сетях с поддержкой WEP специалисты по диагностике должны знать ключи или пароли, защищающие информационные ресурсы и контролирующие доступ в систему. При доступе в режиме приема всех пакетов анализатор протоколов сможет видеть все заголовки кадров, но содержащаяся в них информация без наличия ключей будет бессмысленной.

ДИАГНОСТИКА ТУННЕЛЕЙ

При диагностировании туннелированных каналов, которые многие производители называют виртуальными частными сетями с удаленным доступом, возникающие проблемы аналогичны имеющим место при анализе беспроводных сетей с шифрованием. Если трафик не проходит через туннелированный канал, то причину неисправности определить нелегко. Это может быть ошибка аутентификации, поломка на одной из оконечных точек или затор в общедоступной зоне Internet. Попытка использования анализатора протоколов для выявления высокоуровневых ошибок в туннелированном трафике будет пустой тратой сил, потому что содержание данных, а также заголовки прикладного, транспортного и сетевого уровней зашифрованы. Вообще, меры, принимаемые в целях повышения уровня безопасности корпоративных сетей, обычно затрудняют выявление неисправностей и проблем производительности. Межсетевые экраны, proxy-серверы и системы выявления вторжений могут дополнительно осложнить локализацию неполадок.

В конечном счете диагностирование неисправностей является задачей управления. Для большинства критически важных корпоративных систем, проведение продолжительных восстановительных работ не допустимо, поэтому единственным решением будет использование резервных устройств и процессов, способных взять на себя необходимые функции немедленно после возникновения сбоев. На некоторых предприятиях сети всегда имеют дополнительный резервный компонент на случай сбоя основного, т. е. n х 2 компонентов, где n — количество основных компонентов, необходимое для обеспечения приемлемой производительности. Если среднее время восстановления (Mean Time To Repair, MTTR) достаточно велико, то может понадобиться еще большая избыточность. Дело в том, что время устранения неисправности предсказать нелегко, а значительные затраты в течение непредсказуемого периода восстановления являются признаком плохого управления.

Для менее важных систем резервирование может оказаться экономически неоправданным, и в этом случае будет целесообразно вкладывать средства в наиболее эффективные инструменты (и в обучение персонала), чтобы максимально ускорить процесс диагностики и устранения неисправностей на предприятии. Кроме того, поддержку определенных систем можно доверить сторонним специалистам, либо привлекая их на предприятие по контракту, либо пользуясь возможностями внешних центров обработки данных, либо обращаясь к провайдерам услуг по сопровождению приложений (Application Service Providers, ASP) или провайдерам услуг управления. Помимо затрат наиболее значительным фактором, влияющим на решение об обращении к услугам сторонних организаций, можно считать уровень компетентности собственного персонала. Сетевые администраторы должны решить, не является ли некоторая конкретная функция настолько тесно связанной со специфическими задачами предприятия, что от стороннего специалиста нельзя будет ожидать более качественного выполнения работы, чем это будет сделано силами служащих компании.

Почти сразу после того, как были развернуты первые корпоративные сети, надежность которых оставляла желать лучшего, производители и разработчики выдвинули концепцию «самовосстанавливающихся сетей». Современные сети, безусловно, надежнее, чем они были в 90-х гг., но не потому, что неполадки стали самоустраняться. Ликвидация сбоев программного обеспечения и аппаратных средств современных сетей все еще требуют вмешательства человека, и в ближайшей перспективе в таком положении дел не предвидится никаких принципиальных изменений. Методы и инструменты диагностики вполне соответствуют современной практике и технологиям, но они еще не достигли такого уровня, который позволил бы значительно сэкономить время сетевых администраторов в их борьбе с неполадками сетей и дефицитом производительности.

Стив Штайнке — главный редактор Network Magazine. С ним можно связаться по адресу: ssteinke@cmp.com.

Наиболее полезные инструменты диагностики

Ключевой функцией инструмента диагностики является обеспечение визуального представления реального состояния сети. Традиционно поставляемые производителями инструменты визуализации приблизительно соответствуют уровням модели OSI.

Для разрешения проблем на физическом уровне, а также в электрических или оптических средах передачи данных предназначены кабельные тестеры и такие специализированные инструменты, как временн`ые рефлектометры (Time Domain Reflectometers, TDRs). За более чем 15 лет интенсивного развития корпоративных локальных сетей в ответ на потребности профессиональных сетевых интеграторов в кабельных тестерах реализовано множество функций, например выполнение автоматизированных тестовых последовательностей с возможностью печати сертификационных документов на основании результатов тестирования. Хотя сети Ethernet с пропускной способностью 10 Мбит/с допускают некоторые вольности в отношении качества их прокладки, технологии 100BaseT и Gigabit Ethernet с медным кабелем намного капризнее. Как следствие, современные кабельные тестеры достаточно сложны.

В число лидирующих поставщиков кабельных тестеров входят компании Fluke Networks, Microtest, Agilent, Acterna (прежнее название WWG) и Datacom Textron.

Традиционным инструментом решения проблем канального, сетевого и транспортного уровней является анализатор протоколов. Недорогие анализаторы обычно создаются на основе серийно выпускаемых портативных ПК с использованием стандартных сетевых карт с поддержкой режима приема всех пакетов. В результате некоторые виды неполадок на канальном уровне для таких систем остаются невидимыми. Кроме того, они не позволяют выявить проблемы физического уровня в электрических или оптических кабелях. Вместе с тем, со временем в анализаторах протоколов появилась возможность исследования неполадок прикладного уровня, включая транзакции баз данных.

В число лидирующих поставщиков анализаторов протоколов локальных сетей входят Network Associates/Sniffer Technologies, Shomiti, Acterna (прежнее название WWG), Agilent, GN Nettest, WildPackets и Network Instruments.

Третьим основным диагностическим инструментом наряду с кабельными тестерами и анализаторами протоколов является зонд или монитор. Эти устройства обычно подключаются к сети на постоянной основе, а не только в случае возникновения проблемы и функционируют в соответствии со спецификациями удаленного мониторинга RMON и RMON II. Протокол RMON описывает метод сбора статистической информации об интенсивности трафика, ошибках, а также об основных источниках и потребителях трафика. Данные RMON относятся в первую очередь к канальному уровню, тогда как в стандарте RMON II добавлена поддержка уровней с третьего по седьмой. В протоколе RMON II предусмотрена возможность сбора пакетов или кадров с сохранением их в буфер — функция, используемая на первом этапе анализа протоколов. С другой стороны, практически любой современный анализатор протоколов собирает больше статистической информации, чем зонд RMON.

Между функциями анализаторов протоколов и зондами RMON нельзя провести четкую границу. Производители анализаторов обычно рекомендуют устанавливать агенты мониторинга и сбора данных по всей большой сети, пользователи же стремятся к тому, чтобы эти распределенные агенты были совместимы с международным стандартом RMON, а не с собственным форматом анализатора. До настоящего времени поставщики зондов RMON по-прежнему продолжают разрабатывать свои собственные протоколы для программного обеспечения декодирования и экспертного анализа, однако инструменты мониторинга и сбора данных, по всей вероятности, будут объединяться. С другой стороны поставщики анализаторов протоколов считают, что их программное обеспечение не предназначено для решения специфических задач RMON, таких, как анализ трафика и составление отчетов о производительности приложений.

Лидирующими поставщиками устройств RMON являются NetScout, Agilent, 3Com и Nortel. Кроме того, производители коммутаторов Ethernet встраивают поддержку основных функций RMON в каждый порт. Можно ожидать, что в современных условиях наиболее эффективным средством мониторинга коммутируемой сети будет использование имеющихся на каждом порте встроенных агентов mini-RMON и дополнение их возможностей системой с полной реализацией функций RMON II или анализатором протоколов с экспертным анализом.

Производители диагностического оборудования объединили функции всех перечисленных традиционных инструментов в портативных устройствах для обнаружения распространенных неисправностей на нескольких уровнях OSI. Например, некоторые из этих устройств осуществляют проверку основных параметров кабеля, отслеживают количество ошибок на уровне Ethernet, обнаруживают дублированные IP-адреса, осуществляют поиск и подключение к серверам Novell NetWare, а также отображают распределение в сегменте протоколов третьего уровня.

В число лидирующих поставщиков интегрированных диагностических инструментов входят Fluke Networks, Datacom Textron, Agilent и Microtest. Компания Fluke недавно представила продукт OptiView Pro, в котором все компоненты для полномасштабной семиуровневой диагностики объединены в едином портативном устройстве. Фактически Optiview Pro представляет собой ПК под управлением ОС Windows с разъемами под платы расширения, где в дополнение к встроенному анализатору протоколов собственной разработки компании можно установить другой анализатор.

Корпоративные сети обретают новые возможности благодаря таким продуктам, как устройства балансировки нагрузки, шлюзы VPN, proxy-серверы, кэширующие серверы, серверы потоковых данных и устройства управления пропускной способностью, поэтому непрерывно появляются новые задачи диагностики. Успех решения этих проблем в большой степени будет зависеть от качества реализованной в данных продуктах системы управления. Механизм управления через Web позволил производителям упростить процесс разработки, но поддержка многоплатформенных клиентов (т. е. браузеров) — это всего лишь небольшая часть общей проблемы управления устройствами, с которой сталкиваются сетевые администраторы. Фактически применение интерфейсов браузеров привело только к еще большей путанице за счет введения лишних меню, форм и кнопок у предлагаемого управляющего программного обеспечения.
