В некоторых телекоммуникационных системах для расшивки кабелей на монтажные панели или кроссировки применяется монтаж накруткой. Этот способ не очень широко известен, и подробную информацию о нем найти непросто. В данной статье мы попробуем восполнить существующий пробел.

Монтаж накруткой пригоден только для одножильного монтажного провода, в том числе для проводников монтажных кабелей Категорий 3 и 5. Идея весьма проста - в качестве терминала используется металлический штырь прямоугольного или квадратного сечения с защитным покрытием (обычно золото), на который навивается предварительно зачищенная жила. Электрический контакт между терминалом и жилой обеспечивается за счет плотной навивки нескольких витков, при этом грани штыря врезаются в тело жилы. Число витков зависит от диаметра навиваемой жилы.

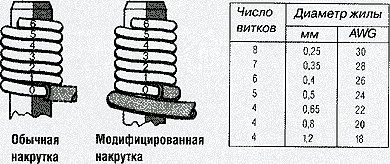

Накрутка выполняется одним из двух способов: обычным и модифицированным. Разница заключается в том, что при модифицированной накрутке навивается не только зачищенная часть, но и один виток изолированного провода. Это необходимо для того, чтобы предотвратить обрыв жилы в месте удаления изоляции и разместить изолирующий виток в нижней части терминала.

Как монтаж, так и демонтаж соединений требует применения специализированного инструмента. Размер рабочих органов инструментов должен соответствовать всем параметрам провода и контакта: диаметру провода и его изоляции (для модифицированной навивки), сечению и длине контакта.

Самая ответственная часть монтажа выполняется инструментом для накрутки, вид которого зависит от объема выполняемых работ - ручной, ручной курковый, электрический.

Ручной инструмент предназначен для единичных операций и чаще всего является комбинированным, т. е. имеет несколько рабочих органов, обеспечивающих навивку, свивку и зачистку проводников. С его помощью навивка провода выполняется за несколько оборотов, но по причине своей простоты он годится только для выполнения одиночных накруток. Получить с его помощью аккуратную и качественную накрутку можно, только имея достаточный опыт. Ручной инструмент пригоден лишь для определенного диаметра жилы и терминала. Поэтому, чтобы обрабатывать жилы различной толщины, необходимо иметь целый набор ручных инструментов.

Поскольку курковый и электрический инструмент намного дороже ручного, для обеспечения универсальности их рабочие органы сделаны сменными. Как правило, это насадка в комплекте с кожухом, в котором она и устанавливается. В насадке имеются калиброванные отверстия для жилы и терминала. С одним инструментом можно использовать несколько различных насадок для накрутки, предназначенных для разных терминалов и жил. Отличаются насадки и типом производимой накрутки (обычная и модифицированная). Специальные насадки, так называемые Cut-Ship-Wrap (CSW), обеспечивают автоматическую зачистку провода и его обрезку. Однако из-за более сложной конструкции срок их службы короче, а стоимость выше.

Ручной курковый инструмент выполняет навивку провода за одно нажатие курка. Работать им несложно, а усилие, которое требуется приложить для выполнения операции, незначительно. Поэтому такой инструмент вполне пригоден для средних объемов работ. Именно его и следует рекомендовать для выполнения монтажных и кроссовых работ на телекоммуникационном оборудовании.

Работать электрическим инструментом еще удобнее, поскольку не приходится прикладывать усилий. Однако он менее мобилен, так как требует подключения к сети электропитания, поэтому его применяют лишь при больших объемах работ. От этих недостатков свободен электрический инструмент с питанием от аккумуляторной батареи, поскольку он ликвидирует зависимость от наличия питания.

Демонтаж соединений (удаление проводников с терминалов) выполняется ручным инструментом, полезность которого трудно переоценить. Попытка обойтись без него при удалении жилы обычно заканчивается тем, что какая-то ее часть остается на терминале, и дальнейший монтаж на этом месте становится невозможным. А в худшем случае терминал может вообще оказаться поврежденным.

Подготовка проводника перед операцией накрутки заключается в зачистке изоляции на определенную длину. Поскольку весь зачищенный отрезок жилы должен затем навиваться, то необходима высокая точность выполнения работы. Кроме того, подрезка жилы во время зачистки легко может привезти к ее обрыву. Поэтому качество монтажа зависит от инструмента для зачистки не меньше, чем от инструмента для накрутки.

Существует широкий выбор приспособлений для зачистки провода, причем они специально ориентированы на заготовку провода для монтажа накруткой. Наиболее качественно и легко эта операция выполняется удобным комбинированным инструментом, обеспечивающим одновременную нормированную обрезку и зачистку жилы. По производительности он соответствует курковому инструменту для накрутки, так что их стоит использовать вместе.

Нужно отметить, что инструменты для накрутки поставляются как по отдельности, так и в наборах. Последние обычно комплектуются поясной кожаной сумкой, наличие которой существенно облегчает работу - все инструменты будут всегда под рукой.

При монтаже накруткой рекомендуется придерживаться следующих правил.

  1. Инструмент должен в точности соответствовать размерам используемого терминала и жилы, а его износ следует постоянно контролировать. В противном случае накрутка может оказаться неплотной, с перехлестнутыми витками или с торчащим кончиком жилы.
  2. Жила проводника должна быть зачищена на необходимую длину и правильно вставлена в паз инструмента. Если используемый рабочий орган обеспечивает автоматическую обрезку и зачистку, проводник должен быть установлен так, чтобы его кончик появился в окне для обрезки.
  3. Для того чтобы витки плотно прилегали друг к другу, необходимо слегка прижимать инструмент к терминалу. Чрезмерное усилие может привести к повреждению терминала, изолятора, на котором он смонтирован, или рабочего органа. Если усилие будет недостаточным или направлено в противоположную сторону, то витки будут лежать неплотно.
  4. Обычно длина терминала позволяет вести накрутку в три уровня. На один терминал рекомендуется монтировать только два проводника (в два уровня), зарезервировав третий уровень для модернизаций.
  5. При кроссировке оба конца проводника лучше накручивать на одном уровне. В тех случаях, когда это возможно, начинать накрутку нужно с более длинных проводников. Подобные меры обеспечат хорошую «читаемость» монтажа в будущем, поэтому ими не стоит пренебрегать.
  6. Для накрутки жилу можно использовать только один раз. Если необходим повторный монтажа проводника, необходимо удалить использованный ранее участок жилы и заново зачистить изоляцию на нужную длину.

Несколько слов стоит сказать о том, какие проводники применяются для выполнения кроссировки накруткой. Подготовленные фабричным способом проводники (отрезки одинаковой длины, зачищенные с обеих сторон на нужную длину) позволяют значительно упростить работу. Такие проводники поставляются упакованными в пластиковые пеналы.

Несмотря на необычность этой технологии, практика продаж инструментов для монтажа телекоммуникационных систем показывает, что спрос на приспособления для накрутки постоянен и высок. И если вам придется столкнуться с таким типом монтажа, то наши рекомендации помогут не ошибиться при выборе подходящего инструмента.
