Стремясь удешевить сетевое оборудование и сделать процесс конфигурирования сетевых решений более гибким, разработчики предлагают новый подход к проектированию физических портов, в основу которого положен принцип их замены.
Разнообразие мира сетевого оборудования определяется противоположными тенденциями. С одной стороны, преследуя коммерческие интересы, производители стремятся навязать отрасли собственные технологии и решения, а с другой — они же заинтересованы в интеграции своих разработок в общую инфраструктуру и вынуждены заботиться о возможности их взаимодействия. В конечном счете жизнеспособность продукта на рынке зависит не только от правильно выбранной функциональности, гибкости, ценовой привлекательности, но и от уровня «взаимопонимания» с оборудованием других вендоров. Гибкость в построении целостного решения при приемлемой общей стоимости достигается прежде всего за счет унификации, в основе которой — модульный принцип проектирования.
Возможность сопряжения различных узлов сети обеспечивают разнообразные интерфейсы, перечень которых существенно расширился с распространением оптической среды передачи. Вторжение оптики в мир сетевых технологий потребовало разработки новых стандартов и решения вопросов перехода из мира света в царство меди и обратно. Принятый осенью 1999 г. стандарт 1000BaseT специфицирует интерфейс передачи данных по медной витой паре. Стандарт 1000BaseSX (short wavelength) определяет оптический интерфейс с коротковолновыми лазерными передатчиками 850 нм для связи по многомодовому (MM) волокну на небольшие расстояния, а также 1000BaseLX (long wavelength) — оптический интерфейс с длинноволновыми лазерными передатчиками (1310 нм) для работы по многомодовому или одномодовому волокну (SS). Постепенно на магистральных участках сетей находит применение и оптический стандарт 10GigE, принятый в июле 2002 г.
Многомодовое оптическое волокно используется преимущественно в локальных сетях, а для построения городских сетей ATM, SDH, SONET выбирают одномодовое оптическое волокно с источником излучения 1310 и 1350 нм. В глобальных же сетях SDH/SONET применяется одномодовое волокно с окном прозрачности 1550 нм. Помимо среды передачи и типа источника излучения во всех спецификациях четко определены дальность связи и тип разъема для физического интерфейса (RJ-45 для витой пары, ST, SC, DSC, LC, SC-APC, FC и ряд других для оптики).
Для обеспечения совместимости различных стандартов разработчики предложили ряд способов, один из которых — установка медиа-конвертеров для перехода с одной среды передачи на другую — рассматривался в статье автора «На перекрестке двух миров» в ноябрьском номере «Журнала сетевых решений/LAN» за 2003 г. Число возможных интерфейсов на стыке двух сред несложно оценить методами комбинаторики, и, очевидно, оно будет весьма внушительным. Поэтому производителям приходится выпускать огромный перечень оборудования, а системным интеграторам — поддерживать его наличие на складе, дабы удовлетворить хотя бы наиболее часто встречающиеся комбинации.
Задачи сопряжения сетевого оборудования возникают на каждом шагу. Например, обычное явление — необходимость подключения унаследованных устройств с медными портами при переезде в новый офис, где проложен оптический кабель. Случаи, когда все оборудование приобретается заново, чрезвычайно редки. За время своего существования стабильно развивающаяся компания успевает обзавестись корпоративной сетью, а при смене офиса все нажитое, как правило, приспосабливают к другим условиям.
Стремясь сделать гибче и проще процесс конфигурирования сетевых решений, разработчики пошли по пути создания устройств на основе модульного принципа, который в последние годы стал доминирующим. На рынке предлагаются модули для различных типов оптических интерфейсов, но при переходе от многомодовых к одномодовым соединениям заказчику приходится либо приобретать новые модули отдельно для каждого типа оптического интерфейса, либо устанавливать медиа-конвертеры.
В поисках более совершенных методов сопряжения сетевого оборудования разработчики решили распространить модульный принцип на физические порты, для которых была предложена достаточно очевидная идея их замены. В сетевом и телекоммуникационном оборудовании предусматриваются свободные слоты для компактных сменных интерфейсов, причем каждый можно выбирать по своему усмотрению. Хотя многие уже оценили преимущества и выгоды этой технологии, далеко не все модели оснащены соответствующей поддержкой, как, впрочем, далеко не все производители пошли по пути построения своих решений по модульному принципу. В данной статье обсуждается использование сменных интерфейсов в сетевых устройствах (коммутаторах, маршрутизаторах, медиа-конвертерах, повторителях, системах мультиплексирования WDM): в частности, рассматриваются сменные медные (с разъемами RJ-45) и оптические интерфейсы, которые нашли широкое применение в системах преобразования медь/оптика. Помимо гибкости конфигурирования сетевых решений такой подход позволяет снизить общую стоимость проекта.
ВНУТРЕННИЙ МИР ИНТЕРФЕЙСА
Связь внешнего порта с внутренней микросхемой сетевого устройства осуществляется через приемопередатчик, или трансивер (transmitter+receiver), который преобразует поступающий по кабелю сигнал (в оптических трансиверах оптический сигнал преобразуется в электрический).
С внешней стороны трансивера находится разъем для подключения кабеля, а с внутренней он жестко фиксируется на плате с помощью припоя. Очевидная идея состояла в том, чтобы этот фиксированный контакт сделать разъемным с возможностью замыкать и размыкать его в «горячем» режиме. Таким образом, физический интерфейс становится сменным — его можно вставлять в слот и удалять из оборудования непосредственно в процессе функционирования.
Впервые принцип замены в «горячем» режиме был применен в конвертерах гигабитного интерфейса (Gigabit Interface Converter, GBIC). Эти компактные управляемые модули поддерживают стандарты Fibre Channel или Gigabit Ethernet для передачи данных, голоса и видео по медным или оптическим кабелям, но преимущественно представляют собой оптические трансиверы для приема или передачи сигнала по многомодовому или одномодовому волокну. GBIC устанавливаются в специальные слоты сетевых устройств (коммутатора, конвертера, повторителя), замена других модулей или основного программного обеспечения не требуется.
Принципиальная схема GBIC довольно проста: в его состав входит внешний разъем, собственно трансивер, стираемая программируемая постоянная память (Erasable Programmable Read-Only Memory, EPROM) и последовательный (serial) интерфейс для подключения к внутренней микросхеме. Технология производства GBIC уже хорошо отработана, производители выпускают большой перечень этих устройств, включая модули с медными интерфейсами.
Помимо удобства конфигурирования сменные одномодовые интерфейсы GBIC обеспечивают дальность связи до нескольких десятков километров, а при высоком качестве кабельной системы расстояние может быть еще большим. Увеличить дальность гигабитных соединений с 500 м до 2 км по многомодовому волокну (а при хорошем качестве волокна и малых потерях на промежуточных соединениях — даже более того) позволяет, в частности, интерфейс GBIC-MMX (GBIC Multimode Extender) на базе технологии GMX (Gigabit Multimode Extender, разработка LuminentOIC). Эффективность применения GBIC-MMX особенно заметна при модернизации до гигабитных скоростей существующих сетей FDDI на 100 Мбит/с (с соответствующей сменой технологии передачи), которые в большинстве своем построены на базе многомодовой оптической кабельной системы.
Благодаря небольшому размеру GBIC достигается высокая плотность портов в системе, где поддерживается эта технология. Один из наиболее важных вопросов — совместимость модулей GBIC с оборудованием, пользующимся высоким спросом. GBIC оснащается памятью EPROM, поэтому у производителей имеется потенциальная возможность заблокировать его установку в собственные системы. Как правило, поставщики сетевого и телекоммуникационного оборудования на своих сайтах размещают информацию о том, какие сменные интерфейсы прошли тестирование на совместимость и рекомендованы к использованию (см. «Ресурсы Internet»).
Интерфейсы GBIC находят ограниченное применение на операторском рынке в силу того, что поддерживают только стандарты Fibre Channel и GigE (соответственно, они рассчитаны на небольшие расстояния передачи данных), к тому же в них не реализованы средства диагностики. (Исключение составляют «дальнобойные» GBIC производства LuminentOIC — все они снабжены функциями цифровой диагностики для протокола GigE.)
МЕНЬШЕ, ДА ЛУЧШЕ
Технология GBIC не так уж и нова. Спустя несколько лет после ее появления разработчики предложили усовершенствованную, компактную модификацию сменного интерфейса (Small Form Factor, SFP). В самом названии этих компонентов отражен тот факт, что по габаритам они миниатюрнее своих предшественников (в два раза). Посадочный размер SFP (форм-фактор) определяется величиной медного разъема RJ-45. Но самое главное, интерфейсы SFP поддерживают практически любые существующие протоколы: Ethernet (на 10, 100, 1000 Мбит/с), SONET/SDH (OC3/ 12/48 и STM 1/4/16), Fibre Channel (1 и 2 Гбит/с), а кроме того, — цифровое видео и даже передачу данных по каналам ESCON и FICON. Модули SFP выпускаются в широком ассортименте практически с любыми медными (RJ-45) или оптическими разъемами. Они предназначены для работы с самым разнообразным оптическим кабелем — многомодовым, одномодовым и даже одноволоконным. Как и сменные интерфейсы GBIC, трансиверы SFP производятся для всего частотного спектра систем WDM.
Принципиальная схема SFP несколько отличается от той, что используется в GBIC. Прежде всего, в SFP задействовано два модуля EPROM, каждый из которых через последовательный интерфейс подключается к отдельной микросхеме. Таким образом реализуются важные функции диагностики (описанные в спецификации SFF-8472), а это увеличивает их привлекательность для операторского рынка. В оборудовании операторского класса для сетей SDH функции диагностики физического уровня на оптических интерфейсах имеются стандартно. А вот на оптических портах Ethernet до появления SFP была доступна лишь самая обычная статистика, такая же, как и на медных портах.
Какие параметры позволяют контролировать интерфейсы SFP? Во-первых, средства цифровой диагностики в реальном времени обеспечивают диагностику излучаемой источником мощности Rx и определение диапазона рабочих значений этой величины. Кроме того, SFP могут измерять чувствительность приемника Tx. Все это гарантирует эффективную оценку оптических бюджетов для выяснения состояния порта устройства, в частности насколько он «постарел». Во-вторых, цифровая диагностика модулей SFP предоставляет возможность отслеживать состояние окружающей среды (напряжение питания и температуру каждого оптического компонента) для принятия администратором адекватных мер при нарушении ключевых параметров.
Каждый модуль SFP выпускается с собственной электронной меткой, где содержатся сведения об идентификационном номере устройства и спецификации внешнего порта. Информация о внешнем порте может включать данные о длине волны, характеристиках волокна, скорости передачи данных, поддерживаемых протоколах, а также о длине канала. Идентификация SFP полезна при инвентаризации, с ее помощью отслеживается установка и замена компонентов и определяется местонахождение того или иного модуля.
Однако наличие дополнительного модуля памяти EPROM в SFP имеет и негативные моменты. Производители оборудования получают возможность выяснить происхождение модуля SFP и в случае надобности заблокировать его работу. Поэтому при выборе модулей SFP для модернизации сети надо тщательно изучить перечень трансиверов, рекомендованных для установки в сетевое или телекоммуникационное оборудование конкретного производителя (см. Таблицу 1). Следует отметить, что число установок и удалений сменных интерфейсов ограничено (спецификация MSA для модулей GBIC определяет минимально 100 циклов).
|

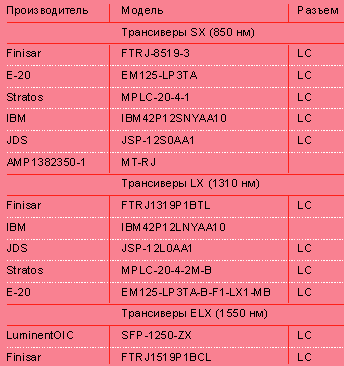

| Таблица 1. Перечень сменных интерфейсов SFP, рекомендованный для использования в оборудовании Avaya: P130/ P330-ML/ C460. |
Следующей ступенью эволюции сменных интерфейсов стала разработка оптических трансиверов XFP (10 GigE Small Form Factor Pluggable) для волн 1310 и 1550 нм. Они поддерживают 10 GigE, 10 Gigabit SONET/SDH, Fibre Channel и еще некоторые высокоскоростные приложения. XFP имеют несколько большие размеры, чем трансиверы SFP, обладая значительно более мощной системой цифровой диагностики для мониторинга состояния оптических линий. Компания Broadcom объявила о выпуске первого в отрасли трансивера XFP — BCM8703 с интегрированным эквалайзером 10 Гбит/с и поддержкой Ethernet/Fibre Channel на одной микросхеме. С помощью технологии EyeOpener этот интерфейс позволяет выравнивать сигналы и устранять помехи во входном потоке, увеличивая тем самым дальность передачи.
Неизбежная плата за мощность — требование к охлаждению XFP, из-за чего в их конструкции предусмотрен встроенный вентилятор. Сменные интерфейсы XFP — пример решения, опережающего спрос; реальным потребностям современного операторского рынка в наибольшей степени отвечают трансиверы SFP.
ВЕДУЩИЕ ПРОИЗВОДИТЕЛИ
Совместную работу производителей сменных интерфейсов координирует комитет SFF, образованный в 1990 г. с целью решения проблем уменьшения форм-фактора корпусов для жестких дисков систем хранения данных. В ноябре 1992 г. комитет объявил о том, что не намерен ограничиваться потребностями только рынка систем хранения. Общепринятых стандартов в мире сменных оптических компонентов не существует. Производители руководствуются рекомендациями соглашения Multi Source Agreement (MSA) между основными производителями оптических сменных интерфейсов, где специфицируется разработка сменных модулей GBIC, SFP, XFP. На производстве сменных оптических компонентов специализируются следующие компании: Agilent Technologies, Broadcom, Finisar, JDS, Uniphase, Infineon Technologies, Interconnect Solutions, LuminentOIC, Marvell, Molex, Stratos Lightware.
Одно из подразделений Agilent Technologies производит трансиверы и интерфейсные коннекторы, на базе которых выпускаются сменные интерфейсы GBIC и SFP. Как сообщили в ELCOTech, занимающейся поставками в Россию электронных компонентов Agilent Technologies (в том числе и сменных интерфейсов), устойчивый спрос на эту продукцию имеется пока лишь в западных странах.
Компания Finisar поставляет сменные интерфейсы для известных производителей сетевого и телекоммуникационного оборудования: EMC, Cisco Systems, Emulex, Extreme Networks, HP, Avaya, Nortel и др. Как утверждается, на долю Finisar приходится 35% всех продаж сменных интерфейсов на мировом рынке.
LuminentOIC — подразделение специализирующейся на производстве оптических систем компании MRV Communications. Продуктовая линейка ее сменных интерфейсов рассчитана на все сегменты рынка, но основные усилия разработчиков направлены на совершенствование SFP для сложных операторских решений. Все GBIC производства LuminentOIC совместимы с соответствующим оборудованием Cisco Systems.
Компании AMP, Blaze Network Products, Cielo, E20 Communications Dell, FCI, HP, Huawei Technologies, IBM, Intel, Method Electronics, Optical Communications Products, Selectronix, Technical Cable Concepts, Vixel (теперь Emulex) также выпускают оптические сменные компоненты, но они не являются определяющей сферой их бизнеса. Так, например, во всех маршрутизаторах Huawei, кроме серии AR18XX, используются сменные интерфейсы SFP собственного производства, в оборудовании Dell для магистральных сетей также применяются собственные трансиверы SFP. В приведенном перечне не упомянуты азиатские производители, наладившие выпуск дешевых модулей GBIC для многомодового волокна.
ЗАПАСНЫЕ КОМБИНАЦИИ
Чтобы не проиграть конкурентам, любая компания вынуждена развиваться, быстро реагировать на изменение обстановки, постоянно расширять сферу своей деятельности, что невозможно без внедрения технологических новинок, приобретение которых приводит к необходимости решения сложной задачи сопряжения современных систем с унаследованным оборудованием. Ключевая проблема, стоящая перед специалистами отдела ИТ, заключается в простой формуле — максимум пользы при минимуме вложенных средств. Наука, или, скорее, искусство оптимизации инвестиций, предполагает прогнозирование направления развития бизнеса и обязательный учет изменений инфраструктуры предприятия. Заведомо знать обо всех будущих переменах нельзя, но, как в шахматной партии, можно предусмотреть некоторые перспективные шаги, отложив на неопределенный срок приобретение оборудования той или иной конфигурации и максимально задействуя имеющееся, поглотившее уже немалые средства. Один из таких успешно опробованных и хорошо зарекомендовавших себя подходов — использование сменных интерфейсов.
Наибольшим спросом сменные интерфейсы пользуются у производителей оборудования передачи данных (коммутаторов, маршрутизаторов). До их появления поставщики устройств для сетей GigE предлагали системы с портами одного типа (как правило, многомодовыми). Если заказчику требовалось несколько одномодовых портов, ему приходилось дополнительно приобретать медиа-конвертер либо отдельную интерфейсную сетевую карту для каждого типа оптического интерфейса. Любопытное инженерное решение применено в коммутаторе фиксированной конфигурации OptiSwitch-F12 (производство MRV Communications) — каждый из имеющихся 12 медных портов 10/100/1000 Мбит/с продублирован слотом SFP. С помощью оптических SFP это устройство можно без труда превратить, например, в коммутатор на 12 оптических портов GigE.
Разнообразие спецификаций, поддерживаемых трансиверами SFP и XFP, расширяет сферу их применения от локальных сетей и сетей доступа до магистралей глобальных сетей. При модернизации сети (например, смене кабельной системы) можно эффективно задействовать ресурсы имеющегося оборудования с медными портами, увеличив дальность передачи сигнала. Подключение маршрутизаторов и коммутаторов через медиа-конвертеры со слотами для сменных интерфейсов позволяет увеличить дальность передачи со 100 до 500 м для многомодового кабеля либо до 120 км для одномодового. В первом случае слоты медиа-конвертера будут заполняться многомодовыми GBIC или SFP, а во втором — сменными интерфейсами SFP для одномодовых соединений. Таким же образом можно задействовать оборудование с многомодовым интерфейсом, подсоединив его к одномодовой линии через медиа-конвертер со слотами для сменных интерфейсов.
Если модернизация сети, где используются оптические интерфейсы трех типов (многомодовые на 20 км, одномодовые на 20 км и одномодовые на 80 км), осуществляется с помощью нескольких медиа-конвертеров, то более эффективный путь — установка медиа-конвертеров с поддержкой сменных интерфейсов. Такая сеть может быть построена с применением единственного медиа-конвертера со слотами SFP, в который при необходимости устанавливаются сменные трансиверы любого из трех типов. Традиционное решение выглядит громоздким по сравнению с миниатюрными модулями SFP, к тому же эксплуатация версии с фиксированной конфигурацией обойдется существенно дороже. Медиа-конвертеры со слотами для сменных интерфейсов позволяют реализовать решения GBIC-SFP, SFP-GBIC и SFP-SFP. Выбрав из списка протоколов тип интерфейса и дальность передачи, можно получить медиа-конвертер для любых протоколов и расстояний. Многие сети имеют большую географическую протяженность, и вопрос хранения на складе дорогостоящих компонентов для срочной замены достаточно актуален. Особенно явно проявляются преимущества медиа-конвертеров, куда устанавливаются сменные интерфейсы с поддержкой скоростей не ниже OC-48 — общая стоимость традиционного решения с фиксированными интерфейсами существенно выше.
К примеру, модуль EM316MR-3R для конвертерной платформы Fiber Driver компании MRV имеет два слота SFP, в каждый из них может быть установлен как медный интерфейс, так и любой тип оптического интерфейса. Если в таком модуле разместить один медный и один оптический интерфейс, то получится медиа-конвертер между оптикой и медью, а если два одномодовых SFP — решение для увеличения протяженности линии связи.
В частном случае, когда в медиа-конвертер устанавливают два одномодовых интерфейса SFP, он «вырождается» в повторитель. При наличии повторителей с полной регенерацией сигнала число промежуточных узлов становится практически неограниченным, что способствует существенному увеличению протяженности сетей SONET/SDH. При использовании обычного «бесцветного» одномодового SFP и «окрашенного» SFP для платформы WDM модуль превращается в транспондер. «Окрашенный» SFP — это оптический модуль для коммутаторов и маршрутизаторов, передающий оптический сигнал на одной из длин волн CWDM и DWDM.
Одно из актуальных приложений для медиа-конвертеров со сменными интерфейсами — организация резервного канала. Не менее важная сфера применения модулей SFP — передача сигнала по оптическому кабелю с одним волокном, широко распространенному в абонентских сетях доступа. Технология спектрального разделения сигналов позволяет одновременно принимать и передавать сигнал в полудуплексном режиме (технология LuminentOIC).
Большой спрос на сменные интерфейсы с поддержкой Fibre Channel наблюдается на рынке систем хранения, для которого они изначально разрабатывались. Практически все ведущие производители этой отрасли проектируют свои специализированные модели (системы хранения и коммутаторы) с использованием сменных трансиверов. Так, в представленной в 2003 г. модели 16-портового коммутатора Cisco MDS 9216 — на его базе планируется строить интеллектуальные сети хранения — предусмотрена установка различных сменных модулей SFP с поддержкой Fibre Channel и GigE. (Одновременная поддержка SFP для Fibre Channel и Gigabit Ethernet реализована начиная с версии 1.1 (1a) операционной системы Cisco MDS SAN-OS.)
Компания Vixel (в начале года вошедшая в состав компании Emulex) выпускает модели встраиваемых коммутаторов (350 и 370) с поддержкой модулей SFP и модели коммутаторов для сетей хранения (355 и 375). Например, коммутатор 355 поддерживает 12 портов SFP, каждый из них обеспечивает скорость передачи данных 2 или 1 Гбит/с, а модель 375 оснащена 20 такими портами. Установка сменных модулей SFP предусмотрена в серии коммутаторов SAN SilkWorm производства Brocade.
В последние годы на рынке систем хранения растет интерес к технологии Infiniband. Одно из последних предложений компании Infineon — линейка интеллектуальных миниатюрных сменных трансиверов SFP с расширенными возможностями диагностики. При этом в список поддерживаемых стандартов помимо Fibre Channel, GigE и SONET/SDH входит также Infiniband.
ТЕХНОЛОГИИ МУЛЬТИПЛЕКСИРОВАНИЯ
Технология сменных модулей оказалась очень эффективной в системах оптического уплотнения (Wavelength Division Multiplexing, WDM), широко применяемых в сетях передачи данных и в телекоммуникационной отрасли. Основной принцип, на котором базируется работа этих устройств, — модуляция сигнала для смещения спектра несущего сигнала в другой диапазон. Сигналы каждого канала переносятся в собственном диапазоне частот, далее они собираются в мультиплексоре и передаются уже по одной паре волокон, образуя широкополосный канал. Таким образом, по паре волокон параллельно передается несколько независимых каналов (каждый на своей длине волны), что позволяет повысить пропускную способность системы передачи в целом. Задача объединения или разделения частот решается на уровне приемника или передатчика.
Один из вариантов WDM — технология грубого спектрального мультиплексирования (Coarse WDM, CWDM). В ней используются длины волн в диапазоне 1310—1610 нм, при этом интервал между каналами составляет 20 нм. Технология обеспечивает передачу до 16 независимых каналов при применении специального волокна, по каждому может передаваться любой трафик со скоростями до 2,5 Гбит/с. Обычно функции преобразования оптического сигнала от оборудования пользователя в одну из длин волн вышеуказанного спектра выполняют транспондеры. Замена транспондеров на сменные «цветные» (или «окрашенные») модули SFP предоставляет возможность гибкого конфигурирования системы для работы с трафиком, передаваемым по любым протоколам, к тому же общее решение заметно дешевле, чем с установкой транспондеров. Так могут строиться системы WDM для передачи больших объемов трафика по существующим оптическим кабелям.
Пропускную способность городских транспортных волоконно-оптических сетей можно еще более увеличить при помощи технологии плотного спектрального мультиплексирования (DWDM, Dense WDM) — например, объединить передачу разнородного трафика (узкополосного трафика на базе систем SDH и широкополосного трафика ATM и Ethernet).
Согласно спецификациям ITU-T, технология DWDM предусматривает интервалы шириной по крайней мере 100 ГГц между соседними оптическими каналами, что эквивалентно 0,8 нм. Кроме того, в стадии обсуждения находится частотный план с интервалом 50 ГГц (0,4 нм). Ведущие производители систем DWDM выпускают оборудование с возможностью мультиплексирования в диапазоне C (1530—1565 нм) до 40 оптических каналов, когда ширина канала составляет 100 ГГц, или до 80 оптических каналов при ширине 50 ГГц, причем максимальная емкость отдельного оптического канала достигает уровня STM-64 (10 Гбит/с). Системы DWDM, рассчитанные на работу в диапазоне L (1570—1602 нм), при ширине канала 50 ГГц допускают мультиплексирование до 160 каналов. Поскольку расстояние между каналами очень мало и одновременно приходится работать с большим числом каналов, изготовление таких систем требует особой точности и обходится недешево. Высокая стоимость оборудования DWDM может быть заметно снижена за счет использования сменных интерфейсов.
В конце января компания LuminentOIC представила первые в отрасли миниатюрные трансиверы SFP для работы на длинах волн DWDM, они поддерживают практически любые протоколы в диапазоне от 100 Мбит/с до 2,7 Гбит/с. По сравнению с аналогичными решениями CWDM для платформы LambdaDriver производства MRV системы LambdaDriver DWDM с установленными в них модулями SFP обеспечивают двойную плотность каналов.
Совсем недавно MRV сообщила о выпуске нового транспондера для платформы волнового мультиплексирования DWDM семейства LambdaDriver, предназначенного для передачи сигнала 10 Gigabit. Транспондеры TM-DXFP8 поддерживают спецификацию сменных трансиверов XFP. Ввиду высокой дисперсии в оптическом кабеле на скоростях 10 Гбит/с, расстояние работы систем LambdaDriver с новыми транспондерами пока ограничено 80 км.
Компания Finisar, прежде поставлявшая сменные модули GBIC для систем DWDM, в начале года объявила о выпуске первого сменного интерфейса XFP для систем DWDM с дальностью передачи 80 км. Новый модуль XFP был продемонстрирован на конференции и выставке OFC 2004 (Optical Fiber Communication Conference and Exposition) в Лос-Анджелесе. О тестировании на совместимость с оборудованием DWDM других производителей пока не сообщается (сама Finisar не занимается производством сетевого оборудования).
ЗАКЛЮЧЕНИЕ
Многообразие сменных интерфейсов открывает широкие возможности для модернизации существующих сетей и построения новых, причем позволяет сделать это гораздо менее затратными способами, нежели с использованием традиционных методов. Протокол Fibre Channel поддерживается многими моделями каждого из существующих типов сменных интерфейсов (GBIC, SFP, XFP). Скорости растут, а цены на сменные интерфейсы снижаются, поэтому неудивителен интерес к этой перспективной технологии со стороны производителей коммутаторов SAN для рынка систем хранения. Компания Finisar, наряду с анонсом о выпуске сменных интерфейсов SFP для Fibre Channel с поддержкой скорости передачи данных до 4,25 Гбит/с, объявила о снижении цен на SFP для Fibre Channel на 2 Гбит/с. Broadcom сообщает о том, что благодаря выпуску трансивера XFP BCM8703 стоимость интерфейсов на 10 Гбит/с может уменьшиться вдвое. MRV значительно сократила цены на четырех- и восьмиканальные системы CWDM на базе сменных оптических модулей SFP для входных каналов.
Возможности диагностики оптических портов, прежде отсутствовавшие в сетях Gigabit Ethernet, а также выпуск полного спектра сменных модулей для систем WDM будут способствовать повышению спроса на сменные интерфейсы со стороны компаний-операторов. По убеждению ведущих специалистов отрасли, совершенствование сменных интерфейсов станет одним из определяющих направлений развития сетевых технологий в ближайшем будущем. Производителям осталось лишь решить вопросы совместимости.
Наталья Жилкина — научный редактор «Журнала сетевых решений/ LAN». С ней можно связаться по адресу: nzil@lanmag.ru.
Ресурсы Internet
Материалы комитета SFF размещены по адресу: http://www.sffcommittee.org/ns/.
Описание продуктов и технологий сменных оптических интерфейсов, новости и статьи по этой тематике, а также перечень продуктов, где применяется описываемая технология, можно найти по адресам: http://www. mrv.ru, http://www.mrv.com, http://www.luminent.com.
Новости компании Finisar размещены на сайте http://www.finisar.com.
Информация об интерфейсах GBIC различных производителей, успешно прошедших тестирование на совместимость с устройствами Avaya P130 и P330-ML, находится по адресу: http://support.avaya.com/japple/css/ japple?PAGE=avaya.css.DocList&temp.groupID=125615&temp. selectedFamily=125620&temp. selectedProduct=107715&temp. selectedBucket=126355.
