В некоторых случаях структурированная проводка охватывает несколько отдельных зданий, расположенных на одной или нескольких территориях. Эксплуатация столь сложной инфраструктуры невозможна без эффективной системы администрирования. Согласно стандартам на администрирование ключевым компонентом подобной системы является база данных, где отражаются данные об отдельных компонентах самой СКС, а также о постоянных и временных связях между ними.

Наряду с информацией об СКС в базе данных системы администрирования содержатся сведения об отдельных архитектурных компонентах зданий, которые соотносятся с элементами трактов передачи. Кроме того, в нее заносятся данные о соединениях, посредством которых осуществляется сопряжение различных стационарных линий СКС и обеспечивается их связь с активным сетевым оборудованием. Это позволяет решить ряд важнейших задач, в том числе отследить путь передачи сигнала от разъема до порта активного оборудования, оптимизировать схему соединений, запланировать изменения конфигурации и выполнить другие аналогичные операции.

В соответствии с общей теорией построения баз данных любая запись независимо от ее назначения формируется в виде заранее определенной совокупности полей из соображений удобства использования, обеспечения эффективности составления различных отчетов, облегчения поиска необходимой информации и т.д. Применительно к администрированию структурированной проводки одним из ключевых полей является уникальный идентификатор конкретного компонента. Причем это не просто технический параметр — он имеет важное самостоятельное значение, поскольку активно используется системным администратором, а в ряде случаев и другими лицами, обладающими необходимыми полномочиями. Таким образом, эффективность самой процедуры администрирования во многом зависит от того, насколько логичным, интуитивно понятным и, соответственно, простым для восприятия оказывается сам идентификатор.

СТРУКТУРА ИДЕНТИФИКАТОРОВ

При конструировании идентификатора приходится учитывать достаточно большое число разных принципов, каждому из которых соответствует своя схема. В большинстве случаев для формирования идентификатора полностью или частично задействуют следующие компоненты:

  • реперный (опорный) элемент;
  • суффикс;
  • префикс.

Функции реперного компонента выполняет некоторая функциональная единица кабельной системы или непосредственно соотносимый с ней архитектурный или инфраструктурный элемент здания. Вследствие древовидной структуры СКС к реперному компоненту предъявляется еще одно требование: он должен находиться в узле дерева.

Элементы, конструктивно или физически привязанные к реперному компоненту, обязательно содержат в своем идентификаторе его кодированное описание, что отражается с помощью суффиксов. С учетом привычного для пользователей написания текстов слева направо суффиксы располагаются правее индекса опорного компонента. Все элементы, которые содержат в своем составе реперный компонент, обозначаются с помощью префиксов, которые находятся левее опорного компонента.

В результате применения описанного принципа в общем виде код элемента принимает форму X-R-Y, где X обозначает префикс, R —
реперный элемент, Y — суффикс. В свою очередь префиксы и суффиксы тоже могут иметь сложную иерархическую структуру с учетом уровней вложенности. Это позволяет в кодированной форме отображать в системе администрирования как крупные, так и мелкие функциональные единицы кабельной системы. При таком подходе расширяемость идентификатора в обоих направлениях ограничена только масштабами кабельной системы и той степенью детализации, которая необходима для обеспечения нормальной эксплуатации СКС.

Выбор реперного компонента для описания отдельных стационарных линий и их составных частей на уровне горизонтальной подсистемы зависит от ряда факторов, в том числе от назначения структурированной проводки. В качестве таковых используются:

  • техническое помещение кроссовой этажа или его аналог в обычных офисных СКС, система администрирования которых реализована в соответствии с положениями зарубежных нормативных документов (американского стандарта TIA/EIA-606-A или международного стандарта ISO/IEC 14763-1);
  • информационная розетка рабочего места пользователей в тех ситуациях, когда в силу различных причин в обычных офисных СКС при построении системы администрирования частично или полностью игнорируется зарубежная нормативная база и предпочтение отдается отечественной практике;
  • отдельный монтажный шкаф или стойка машинного зала в ЦОД согласно стандарту TIA-942.

Для магистральных подсистем характерно указание в идентификаторах отдельных элементов двух реперных компонентов, которыми отмечаются начало и конец кабеля, канала для прокладки кабелей или иного протяженного объекта. Это является объективным отражением древовидной структуры СКС, поскольку такой идентификатор
в явном виде описывает определенную ветвь такого дерева.

Согласно актуальным редакциям стандартов некоторые — весьма немногочисленные — компоненты СКС и сопутствующей инфраструктуры могут кодироваться без использования реперного элемента. Примерами могут служить идентификаторы заглушек проемов в противопожарных перегородках. Из соображений обеспечения преемственности и достижения интуитивно понятной структуры при их формировании применяются те же правила и схемы, что и для обычных идентификаторов.

ОБЩИЕ ПРАВИЛА ФОРМИРОВАНИЯ

Для кодирования всех администрируемых компонентов кабельной системы зарубежные стандарты рекомендуют применять буквы латинского алфавита и арабские цифры. При составлении индекса буквы «I» и «O» не используются из-за их внешнего сходства с цифрами. Отечественный ГОСТ 23594-79 расширяет перечень допустимых символов, добавляя к ним буквы русского алфавита. При составлении идентификаторов смешивать латинский и русский алфавиты не рекомендуется из-за разности кодов отдельных символов латиницы и кириллицы с одинаковым начертанием.

При выборе символов индексов реперного элемента, суффиксов и префиксов действует правило, которое на ранних этапах развития компьютерной техники применялось для наименования файлов в операционной системе DOS: идентификатор любого компонента должен быть интуитивно понятен специалисту, отвечающему за текущую эксплуатацию кабельной системы. В результате маркирующий индекс представляет собой алфавитно-цифровой код, каждая позиция которого описывает один из возможных элементов иерархической структуры, к которой относится описываемый элемент.

Под каждую позицию выделяется от одного до трех знакомест. Несмотря на такое ограничение количества букв латинского алфавита достаточно для наглядного описания наиболее часто используемых компонентов. Так, стандарт TIA/EIA-606-A рекомендует применять символ f для обозначения этажа (англ. floor), гильза или рукав обозначаются двухбуквенным сочетанием SL (англ. sleeve) и т.д.

Стандарт TIA/EIA-606-A довольно «либерально» относится к длине и типу символов, когда назначение каждого из них ясно из контекста или легко определяется исходя из иных соображений. Например, для обозначения этажа могут применяться как буквенные, так и числовые, а также смешанные индексы (см. Таблицу 1). При этом сам символ может занимать от одного до трех знакомест.

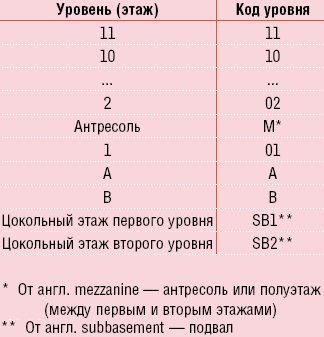

Таблица 1. Схема кодирования индекса этажа идентификатора пространства.

Для достижения «прозрачности» маркировки и обеспечения возможности быстрого выделения ключевой информации отдельные компоненты маркирующего индекса следует визуально отделять друг от друга. Для этого применяются разделители, в качестве которых используются точки, короткие тире, косые линии и различные скобки, а маркирующий индекс формируется в виде чередующихся буквенных и цифровых символов при описании тех соседних позиций, которые из соображений достижения максимальной компактности записи специально не отделяются друг от друга разделителями.

В процессе эксплуатации структурированной проводки допускается использование как полной (абсолютной по терминологии TIA/EIA-606-A), так и сокращенной формы представления идентификатора. Сокращенная (или локальная, согласно TIA/EIA-606-A) форма применяется в тех случаях, когда остальная информация ясна из контекста или может быть получена иными простыми средствами. Метки, наносимые на отдельные компоненты масштабных кабельных систем, как правило, представляют собой именно сокращенный вариант идентификатора. Если для администрирования проводки выбирается электронный вариант базы данных, то для упрощения работы с сокращенным вариантом идентификатора область памяти, выделяемая для записи абсолютного идентификатора, разбивается на несколько идеологически связанных, но формально самостоятельных отдельных полей.

При построении схемы идентификации должна предусматриваться возможность увеличения длины идентификатора или изменения самого принципа его построения за счет введения в его индекс дополнительной информации об обозначаемом компоненте. В данной ситуации речь идет о так называемых кодированных идентификаторах. Например, идентификатор Р701-1-1 может быть присвоен розеточному модулю 1 информационной розетки на рабочем месте 1 в комнате 701. Другим примером подобного индекса является идентификатор 1A/2B-PCO.1(4″). Этот маркирующий индекс может относиться к трубчатому кабельному каналу, соединяющему технические помещения, одно из которых расположено в зоне А на первом этаже, а второе — в зоне В на втором этаже. При этом сам канал имеет диаметр 100 мм (4 дюйма).

СХЕМЫ ФОРМИРОВАНИЯ ИДЕНТИФИКАТОРОВ ПРОТЯЖЕННЫХ ОБЪЕКТОВ

Система администрирования структурированной проводки в общем случае охватывает объекты двух основных разновидностей, которые в зависимости от их топологических особенностей можно назвать точечными и протяженными. Примерами точечных объектов являются разнообразные помещения (например, кроссовые, аппаратные, помещения вводных кроссов и т.д.), информационные розетки, коммутационные панели и т.д. К протяженным объектам относятся стационарные линии, отдельные кабели, кабельные каналы и аналогичные им.

Различных протяженных объектов намного больше, чем точечных, так как структурированная проводка представляет собой совокупность стационарных линий, которые для формирования трактов передачи соединяются друг с другом и подключаются к активному сетевому оборудованию коммутационными шнурами.

На магистральном уровне широко применяются многопарные и многоволоконные кабели. Кроме того, в целях улучшения технико-экономических показателей в данной части информационной системы не соблюдается принцип универсальности, и отдельные разновидности аппаратуры привязываются к определенным типам кабелей. Поэтому вместо «неделимых» стационарных линий горизонтальной части структурированной проводки разработчик системы администрирования вынужден оперировать отдельными элементами их сердечника. Такой подход обусловлен удобством отражения магистральной части проводки в базе данных и не меняет картину в целом, в том числе из-за относительно небольшого объема оборудования в магистральной части СКС.

Американский стандарт TIA/EIA-606-A предусматривает две принципиально различные схемы формирования идентификаторов протяженных объектов, которые в дальнейшем называются одноточечной и двухточечной.

Суть двухточечной схемы в том, что в идентификаторе указываются концевые точки описываемого объекта. Она удобна своей простотой, логичностью и доступна для восприятия обслуживающим персоналом. Кроме того, идентификаторы концов формируются по одинаковым правилам и отделяются друг от друга специально предусмотренным для этой цели разделителем.

Привлекательными сторонами одноточечной схемы является ее компактность и недвусмысленность записи, что обусловлено наличием единственного идентификатора. В случае же двухточечной записи скалярный по своей природе объект в системе администрирования записывается в виде вектора. Иначе говоря, описание одного протяженного объекта возможно в форме a/b и b/a. Хотя стандарт TIA/EIA-606-A требует записи только в форме a/b (по алфавиту), ошибку, которая вызвана человеческим фактором, исключить нельзя.

Количество стационарных линий горизонтальной подсистемы в нес-колько раз превышает количество объектов в магистральной части проводки. С учетом данной особенности стандарт TIA/EIA-606-A предусматривает применение одноточечной схемы администрирования на уровне горизонтальной подсистемы. Такой подход позволяет уменьшить объем базы данных и сократить время и силы, необходимые для нанесения маркировки на малогабаритные порты коммутационного оборудования.

Таким образом, «длинная» двухточечная маркировка рекомендуется для применения в области магистральных подсистем. В этой части кабельной системы широко используются многопарные и многоволоконные кабели. При подключении к розеточным частям разъемов элементы передачи сигналов этих кабелей зачастую занимают целую коммутационную панель, поэтому отдельные порты можно маркировать только короткой переменной хвостовой частью идентификатора.

При одноточечной схеме администрирования задание определения второго конца протяженного объекта решается двумя различными способами. Первый представляет собой несколько упрощенный вариант двухточечной схемы описания, поскольку предусматривает перевод идентификатора в кодированную форму. Его применение дает возможность несколько уменьшить общую длину записи за счет исключения из нее второстепенных данных. Второй, универсальный, способ основан на занесении информации о противоположном конце кабеля в специально выделенные для этой цели поля базы данных системы администрирования.

ИДЕНТИФИКАТОРЫ КОМБИНИРОВАННЫХ КАБЕЛЕЙ

В проектах построения структурированной проводки применяются также, пусть и в ограниченном объеме, гибридные, комбинированные и многоэлементные кабели, преимущественно для создания горизонтальной подсистемы. Все изделия этой группы отличаются тем, что содержат несколько различных элементов передачи сигналов, каждый из которых может использоваться самостоятельно. Например, под общей оболочкой помещаются шесть горизонтальных кабелей или четыре витых пары и два волокна.

Каждый функциональный элемент кабеля с неоднородной конструкцией сердечника рекомендуется снабдить собственным идентификатором, который составляется по правилам, установленным для обычных горизонтальных линий. При необходимости метка этого идентификатора наносится на функциональный элемент. Для администрирования всего кабеля используется младший по алфавиту идентификатор (то есть принадлежащий первому по счету элементу). Например, если многоэлементный кабель с шестью четырехпарными кабелями описывается последовательностью идентификаторов горизонтальных стационарных линий 1А-В19, 1А-В20, ... ,1А-В23, 1А-В24, то вся конструкция отражается в эксплуатационной документации как 1А-В19.

Принцип присвоения собственного идентификатора отдельному функционально законченному элементу сердечника распространяется на те многоволоконные и многопарные кабели, которые на уровне горизонтальной подсистемы могут использоваться для организации соединения между панелями кроссового поля в кроссовой этажа и многопользовательской розеткой или точкой консолидации. Формирование самого идентификатора осуществляется с учетом принятой нумерации пар и волокон, а также количества элементов, необходимых для организации стандартных трактов передачи. В рамках подобного подхода отдельным элементам сердечника 12-волоконного кабеля оптической подсистемы, в котором, как правило, организуются двухволоконные тракты передачи, будут присвоены, например, следующие идентификаторы:

2B-C43 — синее и оранжевое во-локна;
2B-C44 — зеленое и коричневое волокна;
2B-C45 — серое и белое волокна;
2B-C46 — красное и черное во-локна;
2B-C47 — розовое и сине-зеленое волокна.

ИДЕНТИФИКАТОРЫ МЕЖДУНАРОДНОГО СТАНДАРТА ISO/IEC 14763-1

Международный стандарт ISO/IEC 14763-1 вводит иную схему построения идентификатора, которая отличается от рекомендуемой его американским аналогом. Соответствующий формат этого элемента системы приведен в Таблице 2. Нормируемое стандартом распределение данных идентификатора между несколькими полями базы данных системы администрирования позволяет воспользоваться его сокращенной формой, т.е. системный администратор может работать только с полями, например, 2-4, а информация в поле 1 применяется по умолчанию.

Таблица 2. Формат идентификатора системы администрирования СКС по ISO/IEC 14763-1.

Данный нормативный документ вводит прямоугольную координатную систему указания крупных объектов (зданий и отдельных помещений), применение которой заметно облегчает их поиск на чертежах эксплуатационной документации. Необходимым условием для этого является наличие кодированных идентификаторов. Начало координат системы привязки располагается в левом верхнем углу чертежа, ось ординат размечается двухбуквенным индексом XY, для указания текущей координаты по оси абсцисс задаются числовые индексы 001, 002 и т.д. Шаг координатной сетки не оговаривается, старший блок идентификатора (см. далее) объекта указывается непосредственно на чертеже.

Поле 1 полного идентификатора по ISO/IEC 14763-1 содержит общую информацию о здании или о месте нахождения здания. В общем случае оно разбивается на два блока. Старший блок данных, заносимых в это поле, содержит некодированную часть информации и может быть сформирован как HSE01 (от англ. house — здание, текущий номер 01). Младший блок переводит полный идентификатор в кодированную форму для привязки старшего блока к координатной сетке, например та-кую — AB 005. Стандарт ограничивает минимальную длину обоих блоков данного поля пятью алфавитно-цифровыми символами, чем обеспечивается достаточно высокая гибкость данной части идентификатора.

Поле 2 определяет местонахождение комнаты или иного помещения. Оно также может иметь два блока, для формирования которых привлекается схема, аналогичная используемой в поле 1. Поскольку помещений может быть много, и самых разных, рекомендованная минимальная длина блоков второго поля составляет семь алфавитно-цифровых символов.

Поле 3 предназначено для записи идентификатора конкретного компонента, подпадающего под юрисдикцию системы администрирования. Длина поля выбирается из соображений выделения по крайней мере одного знакоместа для фиксации в нем обозначения маркируемого компонента и трех позиций для записи его номера. Поле 4 используется для номера порта активного сетевого оборудования, а в поле 5 вводятся дополнительные данные о компоненте.

ИДЕНТИФИКАТОРЫ СТАНДАРТА ANSI/TIA-942 НА ЦОД

Стандарт ANSI/TIA-942 описывает различные аспекты построения ЦОД, в том числе реализацию информационной проводки. Основные принципы ее администрирования содержатся в информационном приложении B. Из соображений преемственности система администрирования основана на положениях другого американского нормативного документа: TIA/EIA-606-А.

Главная особенность системы администрирования СКС для ЦОД заключается в некотором изменении принципа привязки компонентов. В классических СКС основным реперным элементом, вокруг которого строится идентификатор компонента, является техническое помещение. В области ЦОД, где количество таких помещений не может быть значительным вследствие фундаментальных особенностей самого объекта, функции такой реперной единицы берет на себя монтажный конструктив.

Наращивание маркирующего индекса для обозначения конкретного элемента осуществляется с ис-пользованием системы префиксов и суффиксов. Префиксами отмечаются элементы администрируемых помещений (зал, комната вводного кросса и аналогичные им), суффиксы присваиваются панелям, отдельным розеточным модулям и т.п. Линейные и шнуровые кабели администрируются путем указания тех розеточных модулей, к которым подключаются их концы. При таком подходе проблема «висячего» кабеля в случае правильно спроектированной и реализованной проводки не возникает в принципе, так как стандарты требуют обязательного оконцевания элементами розеток разъемов всех витых пар и световодов линейных кабелей.

Из-за относительно большого количества шкафов и монтажных стоек, а также с учетом тесной взаимосвязи архитектурной и инженерной инфраструктуры ЦОД в процессе создания системы администрирования широко используются кодированные идентификаторы. Само кодирование реализуется путем привязки конструктива к координатной сетке.

В силу самых разных причин оборудование устанавливается преимущественно в 19-дюймовых монтажных конструктивах. Согласно стандарту ISO/IEC-297 минимальный размер 19-дюймового монтажного шкафа составляет в плане 600х600 мм. Соответственно, размер элементарной ячейки координатной сетки равен этому значению. Ось абсцисс размечается двухбуквенным сочетанием наподобие XY, а для обозначения текущей координаты оси ординат рекомендуется применять только двухпозиционную цифровую маркировку 01, 02 и т. д., что обусловлено относительно небольшими габаритами машинных залов.

Начало координат помещается в левый верхний угол чертежа таким образом, чтобы при виде сверху все изображение той части зала, где устанавливаются конструктивы, было покрыто координатной сеткой. Привязка монтажного конструктива к координатной сетке осуществляется по правому углу его передней части. Правильный выбор размера координатной сетки и правила назначения идентификатора гарантирует однозначную взаимосвязь между индексом ячейки сетки и конструктивом. Получившийся в результате четырехпозиционный маркирующий индекс, который имеет вид, например, AJ05, применяется для обозначения шкафа и используется в системе администрирования в качестве его штатного идентификатора.

Если оборудование ЦОД располагается на нескольких этажах одного здания, обозначение этажа вводится в идентификатор шкафа в форме префикса без использования разделителя. Наиболее логично указать номер этажа. Тогда в случае установки шкафа в техническом помещении AJ05 на третьем этаже здания его идентификатор будет выглядеть как 3AJ05.

Для формирования идентификатора коммутационных панелей, находящихся в определенном конструктиве, применяется буквенное обозначение, в данном случае оно выступает в роли суффикса для идентификатора шкафа. Из уже отмеченных выше соображений преемственности по отношению к стандарту TIA/EIA-606-A этот суффикс отделяется от индекса шкафа с помощью разделителя в форме короткого тире. В процессе присвоения номеров принимаются во внимание только панели. Таким образом, вентиляторные полки, организаторы кольцевого или иного типа, а также аналогичное находящееся в шкафу оборудование, не маркируются и не включается в нумерацию. Номер порта на панели обозначается цифрами. В этой области принята традиционная схема нумерации: сверху вниз, начиная с А, и слева направо, начиная с 01 или с 001 в зависимости от количества портов отдельной панели. Например, четвертый порт на второй панели шкафа маркируется идентификатором 3AJ05-B04.

Уникальная особенность системы администрирования по стандарту ANSI/TIA-942 заключается в том, что для облегчения процедуры текущей эксплуатации структурированной проводки панели снабжаются идентификатором соединения. Он указывается в форме «p1 to p2», где p1 — идентификатор панели на ближнем конце линии, а p2 — аналогичный идентификатор панели на дальнем ее конце. В тех ситуациях, когда соединяемые панели имеют разное количество розеточных модулей или в иных похожих случаях, данные идентификаторы дополняются номерами портов, например:

AJ05-A to AQ03B Ports 01-24.

В нашей стране данную надпись целесообразно адаптировать к особенностям восприятия российских системных администраторов. Для этого слово «to», скорее всего, придется заменять длинным тире или стрелкой острием вправо, а слово «ports» писать по-русски: «порты» или «розетки».

Использование дополнительной маркировки соединений обосновывается тем, что кабельная система обслуживает только локальную сеть и сеть хранения, а эти структуры идеологически и функционально близки друг другу. Кроме того, в СКС центров обработки данных отсутствуют прямые подключения к пользовательскому оборудованию, и поэтому изменения в конфигурации на уровне отдельных трактов передачи происходят значительно реже. Все переключения направления передачи информационных потоков производятся электронным способом в различных коммутаторах.

При маркировке линейных кабелей и коммутационных шнуров указываются два их конца. В отличие от панелей в качестве разделителя идентификаторов ближнего и дальнего конца используется знак косой черты. Концы линейного кабеля и вилки шнура привязываются к конкретному порту коммутационной панели. В соответствии с таким подходом шнур или кабель может быть обозначен следующим образом: AJ05-A01/AQ03-B01. Второй конец того же кабеля получит «инверсную» маркировку AQ03-B01/AJ05-A01.

При построении в ЦОД структурированной проводки широко используются точки консолидации, отдельные розеточные модули которых должны снабжаться соответствующей маркировкой. Для облегчения текущей эксплуатации проводки стандарт ANSI/TIA-942 требует, чтобы идентификатор порта выполнялся по принципу кодирования, т.е. в состав маркирующего индекса отдельной розетки, их группы или панели целиком следует внести информацию о максимально допустимой протяженности горизонтального кабеля, соединяющего его с информационной розеткой. Стандарт не фиксирует форму представления такой информации. Таким образом, этот параметр допустимо ввести и в маркирующий индекс, и в предупреждающую надпись.

ОТЕЧЕСТВЕННАЯ СИСТЕМА ФОРМИРОВАНИЯ ИДЕНТИФИКАТОРОВ

В России и ряде стран СНГ большой популярностью пользуется традиционная схема формирования идентификаторов горизонтальных линий, которая отличается от американской. Как было отмечено выше, американский стандарт TIA/EIA-606-A рекомендует применять для формирования идентификаторов одноточечную схему. Отечественная система тоже построена на основе одноточечной схемы. В качестве реперного элемента идентификатора используется номер офисного помещения, где находятся компьютеры и, соответственно, информационные розетки. Применение такого подхода обеспечивает быструю идентификацию конкретной информационной розетки из технического помещения без обращения к кабельному журналу (базе данных системы администрирования).

Отечественные специалисты полагают, что привязка к техническому помещению от информационной розетки является намного более простой операцией по сравнению с поиском информационной розетки из технического помещения. В первом случае поиск может выполняться на основе общей архитектурной планировки здания, для которой в той или иной степени характерна зоновая структура. При использовании же американской системы построения идентификатора информационную розетку стационарной линии горизонтальной подсистемы можно зачастую найти только с привлечением базы данных системы администрирования.

Наращивание идентификатора стационарных линий горизонтальной подсистемы в масштабных кабельных системах, развернутых в нескольких зданиях, осуществляется обычным способом: к идентификатору линии добавляется префикс, функции которого выполняют идентификатор здания и, в случае необходимости, идентификатор территории.

ИДЕНТИФИКАТОРЫ КОММУТАЦИОННЫХ ШНУРОВ

Согласно стандартам ISO/IEC 11801:2002 и TIA/EIA-568-B, коммутационные шнуры находятся за пределами стационарной линии и не входят в состав структурированной проводки. Как следствие, основные нормативные документы, рассматривающие различные аспекты администрирования СКС, не содержат правил отражения в эксплуатационной документации состояния коммутационных шнуров. Только стандарт ANSI/TIA-942 указывает на то, что каждый коммутационный шнур должен быть маркирован с двух сторон специальным метками, по формату совпадающими с метками магистрального кабеля.

Таким образом, налицо явная недоработка нормативных документов, так как коммутационные шнуры являются обязательным компонентом любого тракта передачи независимо от формы его реализации. С учетом данной особенности коммутационные шнуры должны отображаться в системе администрирования с привлечением положений из смежных областей. В нашем случае роль нормативного документа, который используется в качестве прототипа, вполне может выполнить международный стандарт
ISO/IEC 14763-3:2006.

Основное назначение стандарта ISO/IEC 14763-3:2006 — фиксация различных аспектов тестирования оптической подсистемы. Он содержит подробные данные по коммутационным шнурам, применяемым для подключения измерительного оборудования к тестируемым трактам, в том числе по принципам их идентификации. Распространение положений упомянутого документа на новую область означает, что на коммутационный шнур структурированной проводки тем или иным способом могут наноситься не более пяти различных меток:

  • метка хвостовика — 2 штуки;
  • идентификационная метка (ID-метка) — 2 штуки;
  • метка типа шнура — 1 штука.

Схема расположения указанных меток на коммутационном шнуре изображена на Рисунке 1. Из-за отсутствия нормативных документов принципы формирования меток и используемые для этого правила разрабатываются системным интегратором для каждого проекта.

Рисунок 1. Схема расположения меток на коммутационном шнуре.

В процессе текущей эксплуатации структурированной проводки шнур может переключаться от одного порта коммутационной панели к другому, что ведет к немедленной потере актуальности, по крайней мере, части нанесенных на него идентификаторов. Поэтому метку, обозначающую тип шнура, обычно помещают в центральной части кабеля. На нее наносится общая информация о шнуре: тип шнура, его длина и назначение, место расположения, тип кабеля (U/UTP, F/UTP и т.д.), тип вилок соединителей, данные пользователя. Часть этой информации является фиксированной, остальные данные корретируются в процессе изменения конфигурации проводки. Именно последнее обстоятельство делает наиболее целесообразным применение сменной надписи.

Идентификационная метка располагается вблизи каждой вилки таким образом, чтобы в процессе эксплуатации кабельной системы она была видна системному администратору. Ее основным назначением является указание идентификатора базы данных системы администрирования, на основании которого с помощью соответствующих записей можно по эксплуатационной документации проследить полный тракт передачи информационного сигнала от разъема до порта активного сетевого оборудования.

Метка хвостовика является опциональным компонентом и служит главным образом для задания правильной ориентации вилки при ее подключении к розетке разъема. Пример — коммутация оптических трактов шнурами, оснащенными вилками симплексных разъемов ST, SC, LC и аналогичных им. Кроме того, с помощью сменной метки определенного цвета можно маркировать текущее назначение порта кабельной системы.

Часть постоянной информации, которая размещена на метке, где указывается тип шнура, не меняется в процессе эксплуатации, поэтому она может быть внесена в метку хвостовика и выполнена фабричным способом. К таким постоянным данным относятся длина шнура, категория и тип кабеля. Функции маркера хвостовика могут исполнять различные элементы (см. Рисунок 2). Нанесение подобной информации фабричным способом освобождает от необходимости ее дублирования.

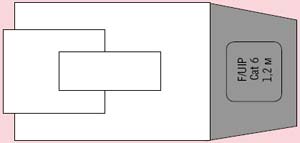

Рисунок 2. Схема выполнения постоянной метки хвостовика вилки разъема модульного типа.

ЗАКЛЮЧЕНИЕ

Изложенный выше материал позволяет констатировать следующее.

  1. При реализации проектов построения структурированной проводки могут быть использованы разнообразные схемы составления идентификаторов отдельных компонентов, включаемых в базы данных системы администрирования.
  2. Общая идея построения идентификатора заключается в применении схемы «префикс — реперный эле-мент — суффикс», что придает ему необходимую эксплуатационную гибкость и гарантирует пригодность для кабельных систем самых различных масштабов.
  3. Схема построения идентификатора во многом зависит от того, какой нормативный документ положен в основу системы администрирования проводки.
  4. В процессе реализации проекта построения СКС придется проработать схему формирования идентификаторов коммутационных шнуров; если системный интегратор активно занимается реализацией проектов построения СКС, то основные принципы, положенные в основу подобной схемы, могут быть оформлены на уровне корпоративного стандарта.
  5. Для той части системы администрирования, которая организационно относится к горизонтальной подсистеме, наиболее перспективной выглядит применение схемы кодированного идентификатора, поскольку она позволяет решить хотя бы часть задач текущей эксплуатации проводки без специального обращения к базе данных.
