Оптимизация инфраструктуры ИТ в ЦОД

На конференции «Мир ЦОД 2011» были представлены разработки и подходы в области повышения эффективности инфраструктуры ИТ и снижения затрат в центрах обработки данных.

Несмотря на нестабильную экономическую ситуацию тематика ЦОД не теряет своей актуальности. Напротив, интерес к ней растет вместе с рынком (см. Рисунок 1), а вендоры и системные интеграторы стараются разработать предложения, которые позволяют заказчикам достичь требуемой надежности при решении задач бизнеса и ИТ, не выходя за рамки существующего бюджета. Программа форума «Мир ЦОД 2011», проведенного издательством «Открытые системы» 31 мая – 1 июня, была крайне насыщенной: более 90 представленных здесь докладов охватывали очень широкий круг вопросов. Различные идеи по оптимизации использования ресурсов высказывались на мастер-классах и практических семинарах, на презентациях, круглых столах и на выставке участников форума. Одной из важных тем стала оптимизация инфраструктуры ИТ.

Рисунок 1. Площадь машинных залов российских коммерческих ЦОД увеличивалась даже в кризис и составляет сейчас более 34,8 тыс. м2. По оценке J'son & Partners, первичный рынок коммерческих ЦОД составляет 231 млн долларов.

РЕЗЕРВНЫЕ ЦОД И НЕПРЕРЫВНОСТЬ БИЗНЕСА

По словам Руслана Заединова, заместителя генерального директора и руководителя направления ЦОД компании «Крок», оптимизация капитальных и эксплуатационных затрат на ЦОД, разумная экономия, превращение ресурсов в услуги с оплатой по потреблению («ИТ как услуга» и облачные вычисления) являются сейчас главными тенденциями. Заказчики хотят за разумные деньги получить инфраструктуру ИТ, работающую в режиме 24х7, которая при этом соответствовала бы требованиям регуляторов и параметрам времени восстановления (RTO, RPO и RCO). Такая инфраструктура должна обеспечивать непрерывность бизнеса.

Один из вариантов — создание резервных ЦОД и катастрофоустойчивых конфигураций, гарантирующих аварийное восстановление (DR). Поскольку строить собственный резервный ЦОД очень дорого, на выручку приходят системные интеграторы и провайдеры, предлагающие «аварийное восстановление как услугу» (DRaaS). По существу это резервный «ЦОД как услуга» без покупки оборудования заказчиком: возможные варианты включают лизинг/аренду и облачные сервисы. Поставщик услуг предоставляет персонал для восстановления бизнес-процессов на резервных системах, резервные рабочие места, каналы связи и методологическое обеспечение. В сентябре «Крок» запускает третий ЦОД с возможностью зеркалирования систем ИТ заказчика и предоставлением мощностей по требованию на базе облачной платформы, что обеспечивает быстрое развертывание решений DR.

Как считает Владимир Лобанов, директор по развитию бизнеса компании Linxdatacenter, в условиях повышения требований к обеспечению непрерывности деятельности предприятия аварийное восстановление данных становится перспективным направлением, ведь многие российские компании еще не определились с резервными площадками. Резервирование инфраструктуры ИТ включает в себя разработку архитектуры проекта, консалтинг, внедрение, лизинг оборудования, его размещение, управляемый хостинг, организацию резервного копирования и восстановления, а также телекоммуникационные и дополнительные услуги (администрирование, мониторинг, балансировка нагрузки и т. д.). В банковском секторе ключевым элементом является создание резервного операционного центра.

Задачу DR заказчик может решать самостоятельно, но такой проект предполагает создание разветвленной корпоративной инфраструктуры и крупных объектов с высокой степенью автономности, требующих постоянного внимания и ресурсов, поэтому к работе часто привлекаются эксперты — организации с опытом развертывания и обслуживания резервных площадок. Как рассказал Леонид Смирнов, начальник управления банковской безопасности компании «HSBC Россия», они пошли именно таким путем, организовав с помощью Linxdatacenter резервную площадку, рассчитанную на 65 рабочих мест, и резервную систему телефонии.

Однако, по мнению специалистов Mail.ru, нельзя дать однозначного ответа — строить собственный ЦОД или пользоваться услугами коммерческого. Аренда ЦОД не всегда оправданна с финансовой точки зрения. Как рассказывает Сергей Молчанов, заместитель технического директора Mail.ru, в настоящее время все крупные контент-провайдеры уже обзавелись ЦОД, ведь в течение трех лет платежи за аренду сотни стоек составят сумму, эквивалентную инвестициям в собственный центр данных, причем владельцы ЦОД далеко не всегда предоставляют сервис высокого качества. Однако, решившись на создание ЦОД, компания сталкивается c целым рядом проблем.

Найти помещение для ЦОД непросто, подключение к электросетям отнимает огромное количество времени и сил, быстро развертываемые контейнерные ЦОД в расчете на стойку обходятся в 1,5–2 раза дороже и окупается такой проект долго — 5–7 лет. Вместе с тем Виктор Смирнов, руководитель продвижения интеграционных услуг IBM Global Services, уверен, что семейство модульных ЦОД IBM, включая SMDC (Scalable Modular Data Center), EMDC (Enterprise Modular Data Center), PMDC (Portable Modular Data Center) и HDZ (High Density Zone), позволяет решать целый ряд сложных финансовых и бизнес-задач, создавать как резервные, так и основные площадки.

В Mail.ru считают, что по возможности в ЦОД надо устанавливать одинаковые серверы и стойки с потреблением порядка 5 кВт на стойку, применять проверенные решения надежных поставщиков, осторожнее относиться к дорогостоящим новинкам (меньше экспериментов — лучше результат) и дублировать только жизненно важные системы. Полезно изучить опыт конкурентов и партнеров, уже построивших свои объекты, рассмотреть рекомендации и отраслевые стандарты (TIA-942, EN-50173). Свой ЦОД мощностью 3,5 МВт на 426 стоек Mail.ru эксплуатирует уже полтора года, и сейчас руководители компании задумываются о строительстве второго такого объекта.

Виктор Бабков, главный представитель Double-take Software (Vision Solutions) в России, СНГ и странах Азиатско-Тихоокеанского региона, рассказал о еще одном оптимизированном подходе к обеспечению высокой доступности серверов в физических и виртуализированных средах. Vision Solutions разрабатывает ПО для защиты Windows, Linux, UNIX и облачных платформ, совместимое с продуктами Dell, HP, IBM, Microsoft, VMware, Citrix и других ведущих производителей. Слияние компаний Vision Solutions и Double-Take позволило создать широкий спектр продуктов для обеспечения высокой доступности систем (HA), репликации данных и восстановления при отказе (DR), а также для управления рабочей нагрузкой. В частности, они позволяют сократить время простоя, нередко приводящего к серьезным убыткам, до нескольких минут и секунд: при сбое система просто перенаправит пользователей на другой сервер.

ПО Double-take осуществляет независимую от платформ репликацию данных в режиме реального времени: в ОС внедряется программный агент, отслеживающий изменения и тиражирующий их на удаленную площадку. При этом трафик, проходящий через глобальную сеть, оптимизирован, используется три уровня сжатия данных. При помощи ПО Double-take Availability и виртуальных резервных серверов можно сократить общую стоимость решения аварийного восстановления данных, а продукт Double-take RecoverNow позволяет осуществлять резервное копирование и восстановление информации за любой период.

Как отмечает Владимир Беломестнов, технический директор перестраховочного общества «Находка Ре», внедрившего ПО Double-take, оно позволяет защитить несколько серверов всего одним сервером и тем самым оптимизировать затраты. При отказе система восстанавливается на оригинальном сервере, новом оборудовании или виртуальном сервере.

Кроме того, для реализации гибких решений аварийного восстановления можно использовать облака. Менее консервативные заказчики рассматривают именно такой вариант (см. врезку
«Миграция в облака и управление»).

ИНТЕГРИРОВАННЫЕ РЕШЕНИЯ И ПРОЦЕССОРНЫЕ ТЕХНОЛОГИИ

В Oracle пути оптимизации видят в создании решения, в котором программное и аппаратное обеспечение объединены: такой подход повысит привлекательность и эффективность ИТ. По словам Карло Вайти, старшего директора Oracle по стратегии в области аппаратного обеспечения и развитию бизнеса в регионе EMEA, спрос на расширение сервисов растет, законодательные и регулирующие органы ужесточают требования к ИТ, однако средств выделяется все меньше. До 80% бюджетов ИТ — затраты на обслуживание, причем их львиная доля приходится на интеграцию. Разнородность ИТ увеличивает стоимость владения, к тому же инфраструктуры ИТ становятся более сложными, что ведет к снижению эффективности, росту операционных рисков и затрудняет консолидацию данных.

Oracle предлагает упростить ЦОД за счет интегрированного стека для облачных вычислений — аппаратного и программного обеспечения для совместной работы. Причем, как утверждают в компании, это не привязывает заказчика к вендору, поскольку в основе лежат отраслевые стандарты. Данный стек включает в себя компоненты (серверы, СХД, сети и ПО), оптимизированные решения (СУБД, CRM и др.), а также интегрированные системы Exadata и Exalogic на платформах SPARC и Intel под управлением ОС Linux и Solaris. Это готовые интегрированные компоненты и системы для построения облачных ЦОД. Они помогают сделать три важных шага к построению эффективного ЦОД — осуществить консолидацию, оптимизацию и интеграцию (оборудования и ПО).

Компания располагает собственной аппаратной, программной платформой и средствами виртуализации, что позволяет ей создавать такие высокоинтегрированные комплексы, как Exalogic и Exadata — два ключевых продукта для ПО Oracle. Они предназначены для транзакционных систем OLTP, в частности биллинговых систем крупных операторов связи, банковских систем и др.

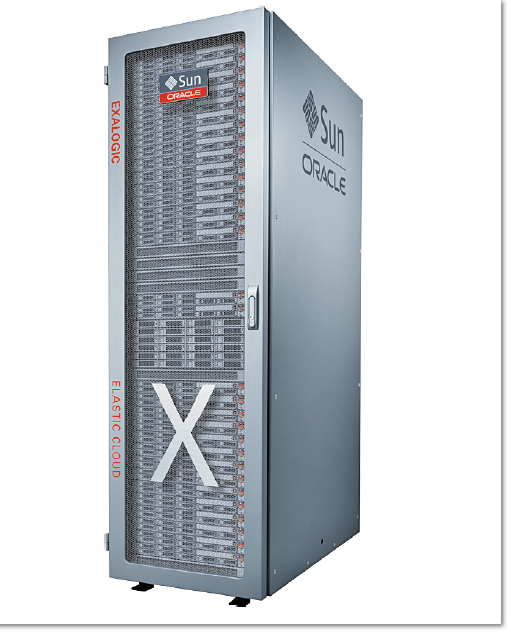

Рисунок 2. Система Oracle Exalogic Elastic Cloud System оптимизирована для Enterprise Java и Weblogic, готова для применения любых приложений Solarix x86 и Linux. Платформа включает в себя 360 ядер (Intel x86), память DRAM объемом 2,8 Тбайт, SSD общей емкостью 960 Гбайт, встроенные СХД на дисках SAS общей емкостью 40 Тбайт.

Как ожидается, в результате применения интегрированного стека продуктов повысятся эффективность использования ресурсов ИТ, производительность приложений, скорость внедрения, улучшится обслуживание. По мнению специалистов Oracle, Exalogic Elastic Cloud (см. Рисунок 2) обладает реальной ценностью для бизнеса, позволяя повысить производительность приложений Java до 10 раз, добиться (за счет стандартизации и консолидации) снижения TCO до 60% и сократить время внедрения готовых систем на 90%. Как показывают реальные примеры внедрения Exalogic, затраты на оборудование сокращаются на 75%, на персонал — на 70%, расходы на содержание помещения снижаются на 60%, а на ПО — на 30%.

Эту систему можно расширять до восьми стоек (768 ядер, память 6144 Гбайт), подключая дополнительные узлы по QDR Infiniband (40 Гбит/с). Для высокопроизводительных СУБД компания Oracle предлагает платформы Exadata. Скоро к ним добавится система SPARC Supercluster для корпоративных приложений. Разработчики уверены, что такие протестированные готовые компоненты помогут заказчикам увеличить отдачу от инвестиций в ИТ.

Как рассказал Алексей Струченко, руководитель группы оптимизации СУБД и приложений компании «Инфосистемы Джет», Oracle Exadata реализуют концепцию машины баз данных. Первоначально реализованная как дисковый массив, эта система позднее обрела интеллектуальные функции, что позволило значительно увеличить производительность. На ней работает специальное ПО, исполняющее часть логики SQL. В компании «Инфосистемы Джет» уже более полугода функционируют центры компетенции Exadata. Как и Exalogic, новая платформа представляет собой сбалансированное решение.

Еще одним проектом компании стала система Oracle SPARC Supercluster. По словам Алексея Ильина, менеджера по продукции Oracle, в ней используются процессоры UltraSPARC T3, флеэш-память, ПО Oracle 11g RAC и ОС Solaris. Oracle считает критически важным развитие технологий на базе SPARC/Solaris, а в серверах будут применяться новейшие восьмиядерные процессоры T4. Supercluster поддерживает 512 вычислительных потоков (256 на узел) и может использоваться как платформа общего назначения для CRM, ERP, биллинговых систем, а также для оптимизированных к работе с ней ключевых продуктов Oracle. Возможно, такие продукты станут новым быстро растущим сегментом серверного рынка, каким являются уже привычные модульные серверные платформы (blade).

По данным опросов российских компаний, в числе наиболее важных задач бизнеса и ИТ — повышение надежности ИТ, улучшение качества предоставляемого сервиса, внедрение новых услуг, увеличение гибкости ИТ, обеспечение соответствия требованиям и нормативам. Поэтому, делает вывод Кирилл Терешенко, менеджер по развитию бизнеса IBM System x в России и СНГ, важно упростить инфраструктуру ИТ и получить над ней контроль. В IBM считают, что модульная серверная платформа IBM BladeCenter позволяет решить как раз эти задачи. Она может стать основой для консолидации серверов и интеграции приложений и инфраструктуры.

Одно шасси BladeCenter E c 14 серверами BladeCenter HS22 (с процессорами Intel Xeon 5600), занимающее 0,17 стойки, заменяет 166 двухпроцессорных серверов в корпусе 1U образца 2007 года, для которых приходится выделить 3,95 стойки. При такой же или более высокой производительности новым серверам требуется на 95% меньше места, они позволяют сэкономить 93% электроэнергии. Ожидаемый возврат инвестиций в это оборудование составляет всего полгода. Кроме того, серверы IBM BladeCenter HX5 демонстрируют высокие показатели в тестах SPECvirt_sc2010, то есть могут выступать в роли эффективной платформы виртуализации.

Для шасси IBM BladeCenter предлагается набор «лезвий» для разных задач, стандартные коммутаторы и технологии ввода/вывода, общая инфраструктура управления. Кроме того, система предусматривает средства повышения надежности (резервирование и горячая замена) и готовности, а с помощью технологии FlexNode можно объединить два сервера HX5 или 3850/3950 X5 в один высокопроизводительный комплекс. ПО IBM Systems Director 6.x обеспечивает более эффективное управление системой — от ее развертывания до контроля работы и расширения функций.

Что касается энергоэффективности, то это требование остается важнейшим для вычислительных систем в центрах данных. Процессоры — самое горячее оборудование в ЦОД, поэтому пользователей интересует не только соотношение цены и производительности или цены/производительности на вложенный доллар, но и производительности на ватт потребляемой мощности, подчеркивает Павел Станавов, менеджер по развитию бизнеса AMD в России и СНГ. Для снижения энергопотребления процессоров компания AMD использует технологии PowerNow! (энергопотребление процессора напрямую зависит от нагрузки), Smart Fetch (перевод ядер в состояние останова), C1E (для снижения энергопотребления в состоянии простоя), CoolCore (динамическое отключение незагруженных блоков процессора), Cool Speed (для точного соответствия нагрузки и энергопотребления), PowerCap (задание ограничений на энергопотребление), поддерживает память RDDR3 с низким энергопотреблением и обеспечивает управление параметрами энергопотребления с помощью технологии Advanced Processor Management Link.

12-ядерный процессор AMD Opteron 61264 HE обладает таким же энергопотреблением, что и шестиядерный Opteron 2425 HE при удвоенной производительности. Технология AMD-V включает в себя средства эффективного переключения между виртуальными машинами (Tagged TLB), аппаратную поддержку виртуализации, управления памятью (Rapid Virtualization Indexing, RVI) и «живой» миграции (AMD-V Extended Migration), а также виртуализацию портов ввода/вывода (I/O Virtualization). Процессоры серии AMD Opteron 4000, в зависимости от модели, можно использовать для создания платформ виртуализации, платформ для Web-приложений и облаков, инфраструктуры ИТ, систем коллективной работы, высокопроизводительных вычислений и для баз данных. Новые процессоры AMD для четырехпроцессорных серверов стоят около 33 долларов за ядро, что делает мощные серверные системы доступными для широкой категории заказчиков.

Возможности и запросы приложений обгоняют прирост числа ядер и каналов памяти. Необходимо большее число ядер и более высокая пропускная способность памяти. Новый подход к многопоточности, реализуемый в процессорной архитектуре AMD Bulldozer (на которую AMD планирует перейти в этом году), еще более повысит производительность и пропускную способность систем. Наряду с серверными технологиями быстро совершенствуются и технологии систем хранения.

ТЕХНОЛОГИИ СХД

Новые технологии систем хранения изменили мир ЦОД, считает Дмитрий Дощаный, директор центра решений «Крок» на базе технологий ЕМС. В ответ на рост объемов данных и совершенствование технологий вносятся изменения в архитектуру систем хранения. Их можно охарактеризовать так: «быстрее, больше, дешевле». Твердотельные накопители (SSD) становятся все более доступными по цене, плотность хранения информации растет (до 1 Пбайт в стойке 19"), производители стараются использовать в своих решениях стандартные компоненты. Полным ходом идет переход на протокол SAS и диски 2,5", технологии виртуального выделения пространства (Thin Provisioning), многоуровневого хранения (Tiering) и дедупликации становятся стандартом де-факто.

Консолидация и виртуализация помогают снизить стоимость хранения данных, на что обычно тратится 15–25% бюджета ИТ. Его дальнейшей оптимизации способствует многоуровневое хранение. Преимущества консолидации очевидны — это эффективность, гибкость, управляемость и масштабируемость. Но рисков и трудностей тоже немало. Нужно обеспечить отказоустойчивость, решить проблемы администрирования новых СХД, обеспечить ресурсами все задачи в соответствии с их производительностью. Эти вопросы нельзя оставлять без ответов.

Виртуализация стала одним из признанных и популярных способов оптимизации ресурсов ИТ в ЦОД. По мнению аналитиков IDC, объединение виртуализации серверов и хранилищ данных снижает затраты на администрирование: один человек может управлять втрое большими объемами хранения данных и вдвое большим количеством серверов.

По словам Дмитрия Дощаного, виртуализация СХД полезна, если в компании эксплуатируется несколько хороших, но постепенно устаревающих СХД большой емкости, когда нужно гарантировать, что отказ СХД не повлияет на работу приложений, или если имеется несколько ЦОД и требуется организовать миграцию виртуальных машин между ними (VMware vMotion и др.) либо создать локальные кластеры HA.

На одном из практических семинаров Дмитрий Агеев, бренд–менеджер IBM по системам хранения среднего класса, и Артем Смирнов, технический специалист IBM System Storage в России/СНГ, рассказали о предлагаемых этой компанией решениях в области виртуализации систем хранения. По данным IBM, серверная виртуализация позволяет сэкономить на TCO до 30–70%. Смысл виртуализации СХД примерно тот же: с ее помощью можно консолидировать ресурсы и максимально эффективно использовать емкость хранения, обеспечить логическое представление ресурсов хранения, объединить емкости хранения в общий пул и унифицировать управление.

По мнению аналитиков IDC, непредвиденные затраты на аппаратное обеспечение и неэффективное использование хранилищ данных зачастую являются критическими факторами, тормозящими консолидацию серверов и виртуализацию рабочих станций. На решение этой проблемы (см. Рисунок 3) нацелено ПО DataCore. Как отметил Андрей Белоусов, руководитель проекта DataCore компании Aflex Distribution, благодаря применению инфраструктурного ПО DataCore, обеспечивающего программную виртуализацию систем хранения, увеличивается производительность СХД (независимо от вендора), снижаются затраты на хранение данных при виртуализации серверов и реализуются простые функции управления системами хранения. Например, по данным DataCore, за счет правильного конфигурирования и выделения быстрых дисков производительность удается увеличить на 200–300%, а коэффициент использования оборудования — на 30–90%.

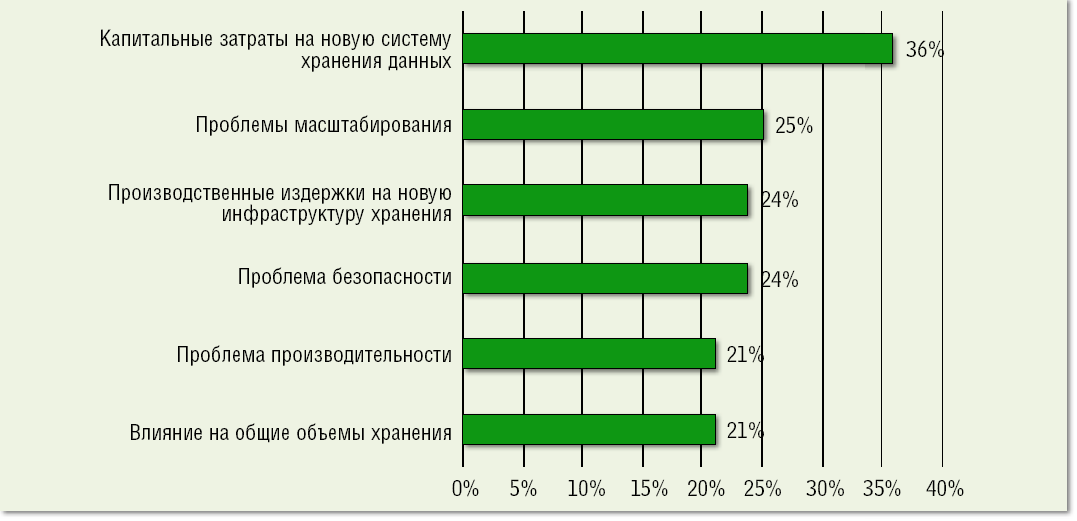

Рисунок 3. По данным опроса DataCore, с точки зрения инфраструктуры хранения к наиболее серьезным затратам при виртуализации серверов заказчики относят покупку новой СХД.

По информации IBM, 40% имеющейся емкости СХД не используется, хотя физически она присутствует и организации несут немалые капитальные и эксплуатационные затраты. За счет виртуализации СХД можно на 25% снизить требования к дисковому пространству, на 33–70% сократить расходы на оборудование, до 50% уменьшить затраты на поддержку и до 33% — на гарантийное обслуживание. До 60% экономии достигается за счет невысокой стоимости миграции данных, до 30% увеличивается коэффициент использования систем. Кроме того, как подсчитали в IBM, экономия на электроэнергии может составить до 50 тыс. долларов на 1000 Тбайт емкости СХД.

IBM предлагает разные способы виртуализации СХД, в том числе виртуализацию файловых ресурсов, обеспечивающую консолидацию файлов в едином пространстве имен (IBM DFSMS, IBM General Parallel File System, IBM SONAS) и виртуальные ленточные библиотеки (TS7700), однако ее флагманским продуктом является IBM SVC (SAN Volume Controller) — контроллер виртуализации (на базе серверов UNIX), позволяющий объединить в пул ресурсов системы хранения разных вендоров (см. Рисунок 4). Специальное программное обеспечение (IBM Tivoli Storage Productivity Center, IBM Systems Director) реализует функции унифицированного управления ресурсами.

Рисунок 4. Блочная виртуализация СХД в IBM SVC.

SVC служит для объединения разрозненных СХД в единые пулы хранения с централизованным управлением, что позволяет реализовать концепцию «емкость по требованию» — серверам, имеющим доступ к SAN, выделяется емкость из общего пула ресурсов. Некоторые заказчики комбинируют SVC с недорогими СХД. Система работает как контроллер с подключенными к нему дисковыми полками, причем любой созданный том располагается на всех дисках пула хранения и использует производительность всех физических дисков пула. Как утверждают в IBM, SVC всегда увеличивает производительность дисковых массивов: в реальных инсталляциях она может вырасти в три-четыре раза. IBM уже осуществила поставки 22 000 контроллеров SVC (150 из них — в России), которые работают у 7500 заказчиков. IBM SVC поддерживает ПО vSphere 4.1 и систему аварийного восстановления виртуальных машин vCenter Site Recovery Manager. SVC позволяет разгрузить серверы VMware, например, операции vMotion осуществляются средствами дискового массива. «Младшим братом» SVC стал дисковый массив IBM Storwize с процессорам Intel Xeon — эта СХД среднего класса реализует технологии старших систем хранения.

SAN Volume Controller обеспечивает виртуализацию более 130 моделей СХД (IBM, EMC, HP, HDS, Sun, Dell, NetApp, Fujitsu, NEC, Xiotech) — до 256 СХД на контроллер. Общая емкость пула, которую можно увеличивать динамически, достигает 32 Пбайт. В компании считают, что с ростом объемов хранимых данных это решение становится все более востребованным. В последних версиях SVC используется новый интуитивный интерфейс управления, а функция Easy Tier автоматически переносит активные блоки данных на накопители SSD, что оптимизирует производительность и затраты. Количество таких «горячих» блоков в среднем не превышает 7%.

Во многих задачах большая часть ввода/вывода приходится на малый объем данных, подтверждает Дмитрий Дощаный. В системах многоуровневого хранения, где на разных уровнях применяются накопители SSD, жесткие диски FC/SAS и диски SATA большой емкости, можно добиться оптимального использования ресурсов. Однако это требует автоматизации распределения данных по уровням (например, по технологии EMC FAST) и выбора верной пропорции накопителей разного типа (второго-третьего уровня) в соответствии с нагрузкой.

В настоящее время много внимания привлекает технология дедупликации. В основных рабочих системах она применяется редко, чаще всего в сочетании со сжатием данных (см. Рисунок 5), но реальная экономия пространства составляет 20–30%. Намного большее распространение дедупликация получила в системах резервного копирования, где удается экономить 85–99% емкости, особенно при инкрементном копировании, а также в системах архивирования. Архивирование позволяет снизить требования к основному пространству СХД до 60%, перейти к более дешевой многоуровневой организации хранения, исключить риск потери долго хранимых данных, быстро искать и восстанавливать архивные данные, а также отказаться от персональных архивов.

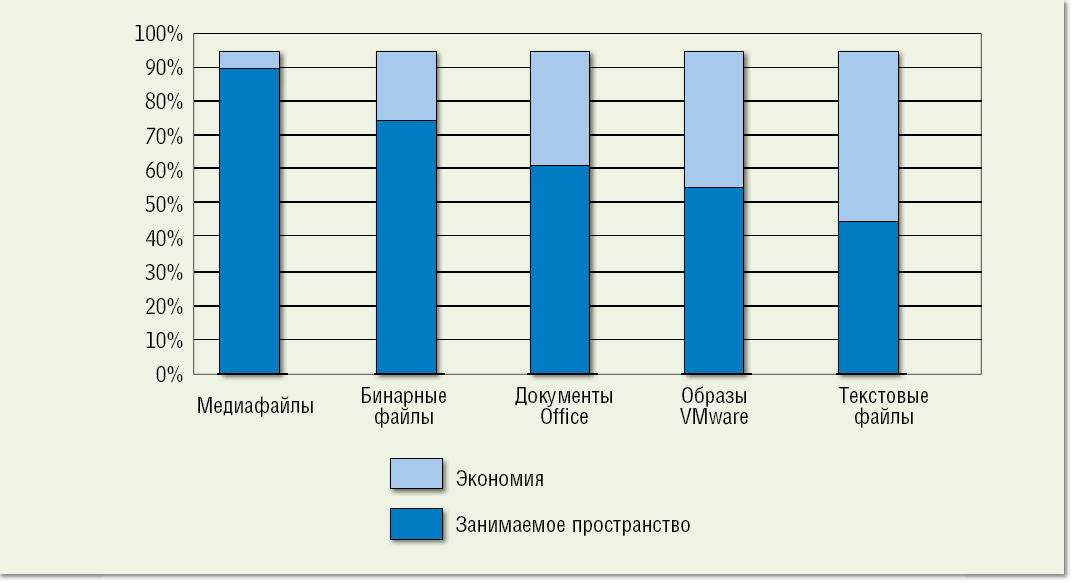

Рисунок 5. Фоновое сжатие данных экономит примерно 50% пространства и может использоваться совместно с дедупликацией.

Как рассказал Евгений Пухов, менеджер по развитию направления Unified Infrastructure Group компании EMC, рост количества хранимых файлов увеличивает спрос на системы NAS. По прогнозам IDC, до 2014 года среднегодовой рост данного сегмента будет составлять почти 14%. Переход на виртуальную платформу меняет требования к СХД, оптимизации приложений и данных. Сегодня заказчикам нужны интеллектуальные СХД, освобождающие администраторов от рутинных задач. В новом семействе унифицированных систем хранения VNX производства EMC используется разработанная Isilon технология NAS, процессоры Intel Xeon, интерфейсы SAS на 6 Гбит/с и внешние порты iSCSI, FC и FCoE. Системы VNX с дисками SAS/SATA и флэш-накопителями EFD реализуют файловый и блочный доступ, поддерживая SAN и NAS в одной системе, и представляют собой эволюцию систем EMC CLARiiON и Celerra. В продуктовом портфеле EMC имеется пять моделей VNX корпоративного класса, оптимизированных для виртуальных сред, и две модели VNXe для SMB. Производительность VNX втрое выше платформ прежнего поколения.

По словам Александра Зейникова, регионального менеджера LSI по продажам, в ряде случаев в ЦОД выгоднее построить сети хранения на основе коммутаторов SAS (например, LSI 6160). SAS обладает ценовыми преимуществами (порт стоит в три-четыре раза дешевле адаптера HBA) и высокой пропускной способностью в сочетании с малыми задержками (скорость передачи данных составляет 24 Мбайт/c), хотя и уступает Fibre Channel по масштабируемости (расстояние между устройствами не может превышать 20–25 м). Технология SAS постепенно становится все более популярной, причем используется не только как внутренний интерфейс СХД (вместо дисков FC), но и в качестве внешнего интерфейса подключения.

По мнению Дмитрия Носачева, инженера компании True System, в зависимости от требования к масштабируемости и надежности, в небольших ЦОД можно выгодно использовать разные схемы подключения СХД SAS с одним или двумя контроллерами. Например, с помощью двух коммутаторов LSI 6160 построить отказоустойчивую конфигурацию с системами хранения (см. Рисунок 6). В небольших ЦОД коммутатор SAS способен стать недорогой альтернативой Fibre Channel при подключении систем JBOD (с поддержкой зонирования отдельных дисков), RBOD и ленточных библиотек.

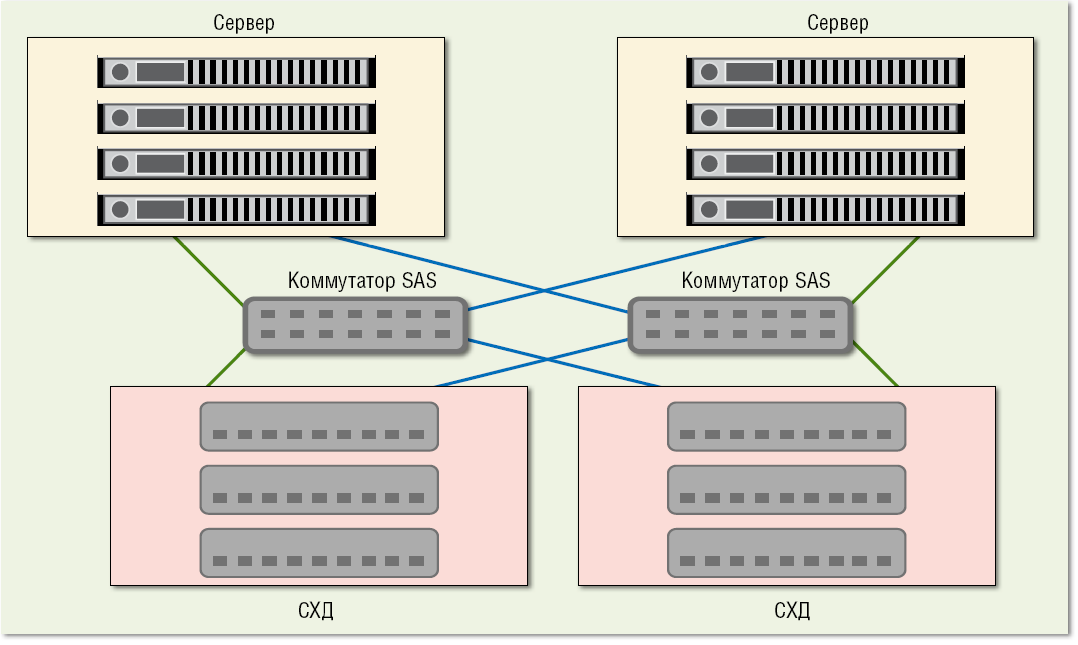

Рисунок 6. С помощью нескольких СХД SAS и двух коммутаторов LSI 6160 можно построить отказоустойчивую топологию, обслуживающую более восьми серверов. Она позволяет использовать до 1000 адресов SAS и до четырех коммутаторов SAS в каскаде.

СЕТИ ЦОД

С использованием виртуализации и облачных технологий сеть становится наиболее важным и критичным компонентом информационной инфраструктуры ЦОД. Сергей Гусаков, технический директор Extreme Networks в России и СНГ, отметил такие тенденции, как увеличение вычислительной мощности серверов, поддержка большего числа виртуальных машин (64–128 вместо прежних 8–16), рост потребности в интерфейсах 10GbE, внедрение конвергентных адаптеров 10GbE и стандартов VEPA. Современные сети ЦОД должны эффективнее поддерживать виртуализацию серверов.

Новый коммутатор Extreme BlackDiamond X8 с производительностью более 20 Тбит/с стал основой сетевой архитектуры Extreme Open Fabric с поддержкой стандартов OpenFlow и OpenStach. Это устройство высотой 14,5U имеет 192 порта 40GbE или 768 портов 10GbE, поддерживает до 768 серверов 10GbE, до128 тыс. ВМ, интеграцию разных гипервизоров, технологию M-LAG, протоколы VEPA и Data Center Bridging для интеграции с системами хранения. ПО XNV (ExtremeXOS Network Virtualization) позволяет контролировать перемещение ВМ. Эту новинку дополняют новые модели коммутаторов Summit X670 с 48 портами 10GbE.

Extreme предоставляет возможность значительно упростить сети ЦОД, свести пять уровней коммутации (vSwitch, коммутаторы модульных серверных платформ, коммутаторы ToR, агрегирующие коммутаторы и коммутаторы ядра) к двум уровням. Таким путем идут сейчас многие производители сетевого оборудования. Как подсчитали специалисты Extreme, два агрегирующих коммутатора и два коммутатора ядра заменяют 424 коммутатора в прежней модели.

При расширении ЦОД до определенного размера требуется оптимизация за счет балансировки и разгрузки серверных мощностей, напоминает Михаил Суконник, региональный менеджер компании Radware по России и СНГ. Балансировщики нагрузки позволяют регулировать загруженность серверов, что способствует снижению их количества. Кроме того, на внешние устройства можно возложить функции шифрования, кэширования, обработки трафика TCP/IP и многое другое, разгрузив тем самым серверные системы.

Балансировка нагрузки дает неплохие результаты. Например, в случае Microsoft SharePoint Server 2007 достигается улучшение качества работы пользователей (Quality of Experience, QoE): на 300% ускоряется загрузка страницы, на 65% уменьшаются требования к пропускной способности сети, на 40% снижается нагрузка на процессоры — что позволяет сократить операционные расходы. В случае Oracle E-Business Suite (EBS) 12 время загрузки страницы улучшается на 60% благодаря сжатию данных, а 80% запросов обрабатывается с помощью кэширования.

Radware выпускает аппаратные балансировщики нагрузки — контроллеры доставки приложений (Application Delivery Controller, ADC). В виртуальном ЦОД они трансформировались в виртуальные устройства vADC, способные работать как на специализированной (с гипервизором ADC-VX), так и на обычной платформе (с любыми гипервизорами виртуализации). В результате создается динамическая система с предсказуемыми параметрами SLA, которой можно управлять из среды VMware, снижается CAPEX и OPEX.

В том, что касается оптимизации, приоритеты бизнеса и ИТ различны, полагает Олег Кравченко, заместитель генерального директора компании «Крок». Если для бизнеса это уменьшение накладных расходов на ИТ и повышение эффективности работы сотрудников, т.е экономические факторы то для подразделения ИТ — ускорение работы приложений, повышение эффективности использования каналов, оснащение рабочих мест сотрудников в соответствии с политикой компании, ускорение устранения инцидентов/сбоев, т. е. технические задачи.

Он считает, что значительную экономию можно получить за счет оптимизации трафика ЦОД. Так, в одном из проектов «Крок» провела аудит системы, проанализировав потоки данных, и представила результаты клиенту (владельцу нескольких филиалов и ЦОД) для оценки затрат и источников экономии. Наряду с оптимизацией трафика подразделение ИТ получило в свое распоряжение мощный инструмент для анализа и прогнозирования работы приложений и инфраструктуры. Более понятной стала модель взаимодействия пользователей с приложениями, выросла эффективность бизнеса, улучшились финансовые показатели.

Сегодня специалисты стараются на разных уровнях оптимизировать работоспособность и отказоустойчивость ЦОД и распределенных сетей ЦОД, снизить энергопотребление, уменьшить риски и поставить под контроль затраты. Новые разработки и подходы в области инфраструктуры ИТ становятся важными направлениями борьбы за сокращение издержек.

Сергей Орлов — ведущий редактор «Журнала сетевых решений/LAN». С ним можно связаться по адресу: sorlov@lanmag.ru.
