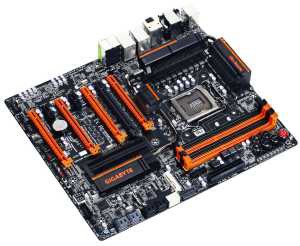

GA-Z77X-UP7
Фото: Gigabyte

Эта модель адаптирована для совместной работы с системами водяного охлаждения и платформами для оверклокинга на базе процессоров с разблокированным множителем, например Intel Core i7-3770K и теоретически позволяет разогнать центральный процессор до 7 ГГц, побив тем самым существующие рекорды.

В плате реализована новая 32+3+2-фазная схема питания, защищающая ключевые компоненты с точки зрения энергоснабжение (32 фазы для процессора, 3 фазы для нужд графического контроллера Intel HD и 2 фазы для VTT-модуля). Предложенная схема модуля питания призвана обеспечить эффективное распределение нагрузки между фазами, стабильное энергоснабжение ЦП и комфортный температурный режим для ПК.

Системная плата GA-Z77X-UP7, как утверждают в Gigabyte, обладает также широкими возможностями для масштабирования видеоподсистемы, поддерживает на аппаратном уровне технологии ATI CrossFireX и nVidia SLI и позволяет объединить в единый массив до четырех графических плат. Разъем PCI Express x16 напрямую взаимодействует с ЦП, без участия специализированной PLX-микросхемы, что увеличивает скорость обмена данными между процессором и графической платой.

В плате реализована функция Gigabyte 3D BIOS, которая представлена двумя интерактивными режимами, упрощающими работу с настройками. Графическая составляющая 3D-интерфейса позволяет в интерактивном режиме ознакомиться с основными компонентами системной платы и оценить функциональность ключевых настроек BIOS. Расширенный режим Advanced Mode, адресован, в первую очередь, подготовленным пользователям и поклонникам оверклокинга, которым необходим полный контроль над аппаратной составляющей ПК. На платах установлен переключатель BIOS Switcher для оперативного переключения между микросхемами BIOS в рамках фирменной технологии Dual UEFI BIOS. Это позволяет оценить функциональность новых версий микрокода в штатном режиме и режиме Overclocking без опасения потерять оригинальные настройки. С помощью функции DualBIOS Disable Switch пользователи могут отключить возможность восстановления BIOS, что поможет сэкономить время между неудавшимися попытками разгона. Посредством же кнопок OC-Touch можно вручную управлять частотой ЦП, настройками BCLK(шаг дискретизации – от 1МГц до 0,1МГц). Изменение параметров с целью выявления максимальной частоты, на которой способен работать ЦП, доступно в реальном времени, в среде DOS или Windows, также как в BIOS, без необходимости перезагрузки системы. На плате также представлены контакты для контроля напряжения питания ключевых компонентов системы.
