Аналитики отмечают возвращение отложенного спроса на ИБП: организации начинают выделять финансовые средства на модернизацию ИТ-инфраструктуры, а для нее качество электропитания критически важно. Компания IHS Markit тоже прогнозирует заметный рост мирового рынка ИБП в 2018 году.
Отличительной особенностью продукции ведущих вендоров является стабильная работа оборудования и отлаженная сервисная поддержка. Они тщательно тестируют и испытывают свои новинки для улучшения их функционирования, инсталляции и обслуживания. Хорошо изготовленные ИБП, предлагаемые по привлекательной цене, положительно воспринимаются рынком и пользуются стабильным спросом.
ИБП выполняет следующие базовые функции:
- предотвращает повреждение оборудования, вызванное перепадами и бросками напряжения, постоянно контролируя подачу электропитания;
- предотвращает повреждение и потерю данных из-за внезапного прекращения энергоснабжения;
- обеспечивает доступность сетевого оборудования и прочих устройств, предотвращая их выключение.
ИБП может работать вместе с генераторами, предоставляя им достаточное время для запуска в случае, если электропитание неожиданно отключается.

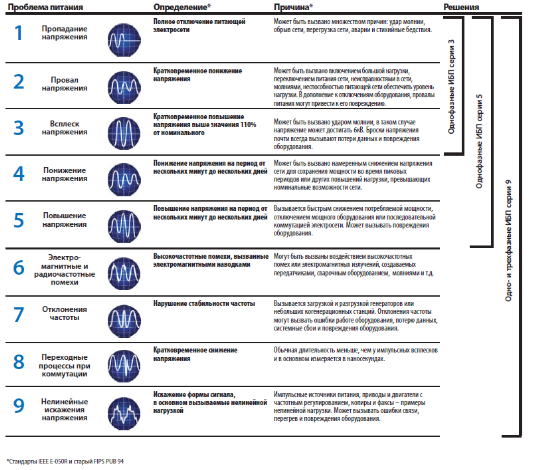

Наиболее распространенные проблемы электропитания
.png)
Требования рынка
Одна из актуальных тенденций на рынке ИБП — стремление вендоров применять комплексный подход при обслуживании клиентов: заказчику предлагается не только широкий ассортимент продукции, охватывающий весь спектр его задач, но также гарантия и качественное сервисное обслуживание в течение полного жизненного цикла оборудования. Кроме того, ИБП становятся все более интеллектуальными, что позволяет повысить качество управления ИТ-инфраструктурой и энергоэффективность, избегая нештатных ситуаций.
Корпоративные ИБП — это, в первую очередь, системы с двойным преобразованием. Повышение требований к качеству электропитания, а также постепенная замена ИБП на системы централизованной защиты энергоснабжения всего офиса или серверной вызывает рост спроса на такие решения. Они надежны и удобны в обслуживании, их система управления может интегрироваться в корпоративную среду, ключевые элементы ИБП дублируются, и для них предусматривается возможность «горячей» замены.
Немаловажным фактором при выборе ИБП становится совокупная стоимость владения (Total Cost of Ownership, TCO). На этот показатель влияют многие составляющие, в том числе модульная архитектура решения. Применение таких ИБП помогает оптимизировать пространство в месте установки, наращивать мощности по мере роста потребностей бизнеса, упрощает обслуживание систем. Да и варианты резервирования в случае модульных ИБП существенно расширяются.
Помимо эффективности, надежности и безопасности предприятия обращают внимание на такие показатели, как энергоэффективность и габариты оборудования, поскольку все чаще мощные устройства приходится размещать в ограниченном пространстве. Например, мощность компактного ИБП Eaton 9PX размером 2U составляет 3000 Вт, 3U — 5400 Вт, а 6U — 10 кВт.
ИБП от Eaton: основные особенности и технологии
Бренд Eaton существует уже более века, и его богатая история включает в себя не только расширение компании за счет приобретения других игроков рынка, но и разработку собственных инновационных решений, что позволяет предлагать заказчикам широкий спектр продукции. Сегодня подразделения Eaton работают более чем в 150 странах мира, в России этот вендор продвигает свое оборудование с 2004 года.
Энергоэффективность и высокий КПД
«Флагманские модели ИБП Eaton соответствуют самым актуальным требованиям рынка. Большое внимание уделяется энергоэффективности. Увеличение общего КПД системы всего на 1% может в перспективе сэкономить десятки тысяч долларов. Особое внимание компания уделяет разработке ИБП с максимальным КПД в режиме двойного преобразования, и ее новинки лидируют по этому показателю — более 96% без экорежимов. Благодаря оптимизированной электрической схеме, реализованной в ИБП Eaton 5P, КПД этого устройства достигает 98%, что способствует сокращению расходов на охлаждение и электричество», — комментирует Евгения Кеменова, специалист по продукции «Качественное электропитание» Eaton.
КПД источников бесперебойного питания Eaton, работающих в энергосберегающем режиме (Energy Saver System, ESS), составляет более 99% практически во всем диапазоне мощности. Переключение в режим двойного преобразования происходит в течение 2 мс. ИБП работает в режиме ESS при приемлемом качестве получаемой электроэнергии, при этом потери в ИБП сокращаются на 70%.
Качество питания
ИБП выдают требуемое синусоидальное напряжение для питания ответственных нагрузок, в том числе со встроенной схемой компенсации реактивной мощности. Некоторые модели допускают регулирование входных параметров: чтобы реже включать батареи и максимально увеличить срок их службы, можно с помощью ЖК-дисплея ИБП или ПК расширить допустимые диапазоны входного напряжения и частоты, обеспечивая работу ИБП в специальных условиях (например, совместно с генераторной установкой). Функция авторегулирования выходного напряжения компенсирует колебания входного напряжения в широком диапазоне, защищая питание нагрузок без перехода на батареи.
Оснащение
ИБП для серверных помещений оснащены ЖК-дисплеем с интуитивно понятным интерфейсом, последовательными портами и портами USB, а также слотом для установки опциональной коммуникационной карты (включая карту SNMP/TCP IP или карту релейных контактов). HID-совместимый порт USB автоматически распознается операционными системами Windows, Mac OS и Linux.
Программное обеспечение
В комплект поставки ИБП входит ПО Eaton Intelligent Power, благодаря которому ИБП легко интегрируется с виртуализированными вычислительными средами, такими как VMware vCenter, Microsoft HyperV, Citrix XEN и Red Hat KVM. ПО Intelligent Power позволяет одновременно контролировать работу ИБП и ePDU, получать данные с датчиков состояния окружающей среды. Для мониторинга энергопотребления нагрузки удобно использовать управляемые модули распределения питания в стойках (Eaton ePDU), которые позволяют не только измерять энергопотребление (в кВт×ч), но и управлять каждой розеткой.
Модельный ряд ИБП
Отличительные качества этой серии ИБП — эффективность, управляемость и возможности учета энергопотребления. В моделях HotSwap сервисный байпас позволяет заменить ИБП без отключения питания критически важных систем. Использование единой технологической платформы в конструкции всех трехфазных ИБП Eaton упрощает процесс их модернизации и обслуживания, что ведет к сокращению общей стоимости владения.
| Модель ИБП | Мощность | Корпус | Назначение | Особенности |
|---|---|---|---|---|
| Eaton 5SC | 500/750/ 1000/1500/ 2200/3000 ВА | Стоечный и универсальный (RT) | Защита серверов и сетевого оборудования по доступной цене | Легкость управления. Отображение ключевых параметров ИБП на ЖК-экране. Основные возможности конфигурации выходного напряжения, звуковой сигнализации и чувствительности. Чистая синусоида выходного сигнала. |
| Eaton 5P | 650–1550 ВА | Башенный и стоечный 1U | Энергоэффективный линейно-интерактивный ИБП для защиты серверов, коммутаторов, маршрутизаторов и СХД. | Способен измерять параметры, оборудован ЖК-дисплеем с расширенными возможностями отображения. Сегментирование нагрузки позволяет отключать неприоритетных потребителей, дистанционно перезагружать «зависшее» оборудование, отключать нагрузки по расписанию и управлять очередностью их запуска. Высокая плотность мощности: 1,1 кВт на 1U. Горячая замена батарей не влияет на работу поддерживаемого оборудования. Имеется опциональный модуль сервисного байпаса. |
| Eaton 5PX | 1500–3000 ВА | Универсальный: стоечный/башенный | Продвинутая защита для серверов, коммутаторов, маршрутизаторов и СХД. | Позволяет измерять потребляемую мощность до уровня групп розеток. Есть управление сегментами. КПД достигает 99%, а благодаря коэффициенту мощности 0,9 в нагрузку дается больше активной мощности. Обеспечивает питание для большего числа серверов, чем другие ИБП с такой же полной мощностью (ВА), но с меньшим коэффициентом мощности. Батареи заменяются в «горячем» режиме, имеется опциональный модуль сервисного байпаса. Для увеличения времени автономной работы можно добавить 4 внешних батареи. |
| Eaton 9130 | 700–6000 ВА | Два форм-фактора, десятки конфигураций в компактном корпусе 2U. | Оптимальный выбор для защиты ИТ- и сетевых систем, серверов, телекоммуникационного оборудования. | Благодаря технологии двойного преобразования непрерывно регулирует напряжение и частоту. Даже при серьезных проблемах с электропитанием выходноенапряжение всегда составляет не менее 3% от номинала. Имеет высокий выходной коэффициент мощности (0,9). КПД достигает 98%. Оснащен внутренним байпасом, есть опция внешнего сервисного байпаса, внешние батарейные модули. Позволяет независимо контролировать сегменты нагрузки. Доступны дополнительные коммуникационные адаптеры. |
| Eaton 9E | 6 кВА /10 кВА /15 кВА /20 кВА | Башенный | Дополнительная защита инфраструктуры, промышленного и медицинского ИТ-оборудования, сетей, хранилищ данных, телекоммуникаций. | За счет реализации онлайн-технологии двойного преобразования постоянно отслеживает состояние электропитания, регулирует напряжение и частоту. Благодаря коэффициенту мощности 0,8 обеспечивает питанием больше серверов, чем ИБП прошлого поколения. На ЖК-дисплее отображается информация о статусе ИБП и измеряемых характеристиках (уровень нагрузки, заряд батареи, напряжение и частота на входе и выходе). Есть порты USB, RS232, сетевая карта (Network-MS). Доступны релейные карты или карты ModBus, автоматический байпас. Предусмотрена возможность комбинированного подключения (3:1 и 1:1), устанавливается до 4 внешних батарейных модулей (EBM). |
| Eaton 9SX | 5–11 кВА | Универсальный / вертикально устанавливаемый | Улучшенная защита для ИТ-оборудования, устройств передачи и хранения данных, телекоммуникационных систем. | В режиме двойного преобразования КПД достигает 95%, а в режиме высокой производительности — 98%. При коэффициенте мощности 0,9 обеспечивается на 28% больше мощности, чем в случае ИБП предыдущего поколения. Благодаря наличию внутреннего байпаса гарантируется непрерывность эксплуатации. Поддерживается до 12 внешних батарейных модулей, реализовано управление сегментами нагрузки. Есть последовательный порт, USB-порт и реле (4 сухих контакта), опциональная карта (Modbus, Network или Relay-MS), функция удаленного отключения питания. |
| Eaton 9PX | 1000–3000 Вт | Универсальный 2U «стойка/башня». | Оптимальный выбор для защиты ИТ-аппаратуры, хранилищ данных, сетевого и телекоммуникационного оборудования, ИТ-инфраструктуры различных предприятий и медицинских учреждений. | Коэффициент мощности равен единице (ВА = Вт). Номинальная мощность на 11% больше, чем у ИБП того же класса от других производителей, что позволяет увеличить число подключаемых серверов. Обладает лучшим в своем классе КПД. Поддерживается постоянный мониторинг параметров силовой системы и регулирования напряжения и частоты. Измеряется потребление электроэнергии на контролируемых группах розеток. Сегментирование нагрузки дает возможность отключать неприоритетное оборудование. Оборудован последовательным и USB-интерфейсами, гнездом для дополнительной коммуникационной карты. Имеется два байпаса: встроенный и сервисный. Можно подключить 4 модуля внешних батарей. |
| Eaton 9PX | 5/6/8/11 кВА | Универсальный 3U «башня/стойка». | Расширенная защита ИТ-аппаратуры, сетевого и телекоммуникационного оборудования, хранилищ данных, ИТ-инфраструктуры банков, различных предприятий, медицинских учреждений. | Обладает лучшим в своем классе КПД — 95%, в высокоэффективном режиме — 98%. При наличии коэффициента мощности 0,9 выдает на 28% больше мощности, чем аналогичные ИБП других производителей. Может измерять потребление электроэнергии, предусматривает сегментирование нагрузки. Оборудован релейным, последовательным и USB интерфейсами, а также слотом для дополнительной карты. Имеет два байпаса: встроенный и сервисный. Технология HotSync позволяет включить параллельно два ИБП для удвоения выходной мощности. Поддерживает до 12 внешних батарейных модулей. |
| Eaton 9155 |
8–15 кВА 20–30 кВА |
Башенный | Оптимальный выбор для защиты серверных комнат, сетевых устройств, банковских и медицинских компьютерных систем, АСУТП. | Благодаря бестрансформаторному дизайну и высокоточным технологиям измерения и управления КПД достигает 91-92%. За счет активной коррекции входного коэффициента мощности его значение составляет 0,99 при рекордно низких показателях КНИ потребляемого тока (менее 4,5 %), что сокращает помехи от ИБП, улучшая совместимость с генераторами. Оптимален для защиты ИТ-оборудования без запаса по мощности. Можно объединить два и более модуля ИБП, чтобы увеличить надежность или добавить емкость. Поддерживает внешние батарейные модули (EBM). |
| Eaton 93PS | 8–40 кВт | Одиночный/модульный | Серверные залы, малые ЦОД, управление транспортными системами, ритейл, здравоохранение, телеком, госорганизации. | Минимальные эксплуатационные расходы. КПД > 96% в режиме двойного преобразования и до 99% в режиме энергосбережения. Наращивания мощности ИБП с ростом нагрузки, параллельное подключение до 4 устройств. Внутреннее резервирование - модульная конструкция. Доступна горячая замена силовых модулей |
Параллельная работа
Технология Hot Synс (параллельное подключение и внутреннее резервирование без проводных соединений) обеспечивает максимальную надежность электроснабжения: благодаря HotSync создается параллельная система с резервированием для электропитания ответственных нагрузок. Кроме того, HotSync подходит для создания масштабируемых параллельных систем, учитывающих возможность увеличения мощности защищаемой нагрузки. С помощью функции управления сегментами нагрузок можно отключать второстепенное оборудование и тем самым увеличить время батарейного резервирования критически важных устройств.
«Умная» зарядка
Технология Advanced Battery Management (ABM) предусматривает трехэтапный интеллектуальный процесс зарядки, оптимизирующий ее длительность. Устраняется избыточный заряд и отслеживается состояние батарей, что продлевает срок их службы в полтора раза. Кроме того, можно увеличить время автономной работы до нескольких часов, добавив до 12 внешних батарейных модулей.
В настоящее время Eaton внедряет батареи с литий-ионными аккумуляторами. Выпущены ИБП 5P1550GR-L (1550 ВА / 1100 Вт, 230В) со встроенными литий-ионными аккумуляторами в стоечном (1U) и настенном исполнениях. Эти аккумуляторы, которые могут заменять сами пользователи, снабжены системой управления температурными режимами и функциями мониторинга жизненного цикла. В качестве опций можно приобретать литий-ионные батареи для модульных ИБП Eaton 93PM.
Новое поколение
В конструкции конкретных моделей ИБП Eaton учитываются особенности различных сфер применения и специфические требования приложений. Все решения компании являются результатом регулярного внедрения технологических инноваций и по праву могут называться «продукцией нового поколения»: поскольку их разработка осуществляется с использованием унифицированной технологической платформы, совершенствование и модернизация системы питания значительно упрощаются.
